Modifier paramètre Inertie

Vous devez maintenant adapter les paramètres « Correction de l’inertie lors de la marche » et « Correction de l’inertie lors de l’arrêt ».

Procédure

1.: Modifiez le paramètre selon la règle empirique :
- Si le pulvérisateur est actionné trop tard, il a besoin de plus de temps. L’inertie doit être augmentée.
- Si le pulvérisateur est actionné trop tôt, il a besoin de moins de temps. L’inertie doit être réduite.

2.: Calculez la valeur pour le paramètre Inertie.
Effectuez cette opération séparément pour le paramètre « Correction de l’inertie lors de la marche » ou « Correction de l’inertie lors de l’arrêt »
Si le pulvérisateur s’enclenche ou s’arrête trop tard :
Augmentez la valeur de la correction de l’inertie.
Si le pulvérisateur s’enclenche ou s’arrête trop tôt :
Réduire la valeur de la correction de l’inertie.

Exemple

Un pulvérisateur est passé à une vitesse de 8 km/h. Cela correspond à 0,22 cm/ms.

Après le deuxième passage, la distance P a été mesurée. Elle était de 80 cm.

Le paramètre « Correction de l’inertie lors de l’arrêt » est actuellement réglé sur 0 ms.

Le pulvérisateur s’est arrêté trop tard lors du passage sur la surface traitée. Le point Z se trouvait avant le point X sur le trajet. Les lignes étaient marquées comme indiqué dans l’illustration suivante :

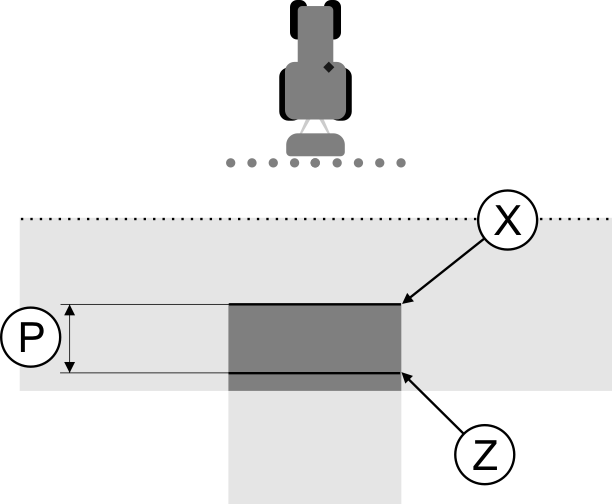

Au passage sur la surface traitée, le pulvérisateur s’est arrêté trop tard

1.: Calculez la valeur de correction :
[Distance P] : [Vitesse du pulvérisateur] = valeur de correction
80 : 0,22 = 364

2.: Entrez la valeur 364 dans le paramètre « Correction de l’inertie lors de l’arrêt ».

Exemple

Un pulvérisateur est passé à une vitesse de 8 km/h. Cela correspond à 0,22 cm/ms.

Après le deuxième passage, la distance P a été mesurée. Elle était de 80 cm.

Le paramètre « Correction de l’inertie lors de l’arrêt » est actuellement réglé sur 0 ms.

Le pulvérisateur s’est arrêté trop tôt lors du passage sur la surface traitée. Le point Z se trouvait après le point X sur le trajet. Les lignes étaient marquées comme indiqué dans l’illustration suivante :

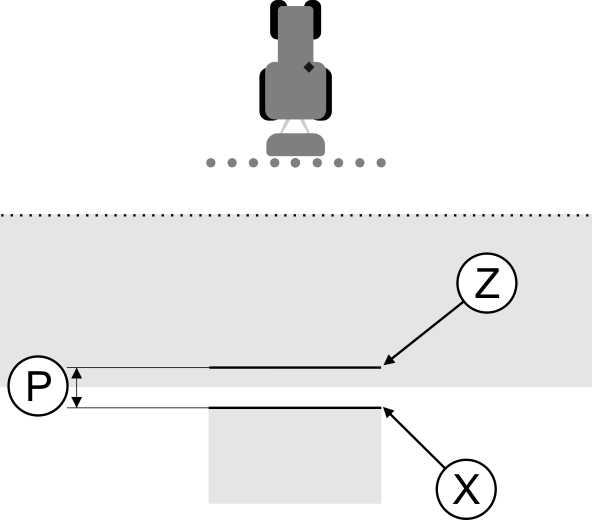

Au passage sur la surface traitée, le pulvérisateur s’est arrêté trop tôt.

1.: Calculez la valeur de correction :
[Distance P] : [Vitesse du pulvérisateur] = valeur de correction
80 : 0,22 = 364

2.: Comme le pulvérisateur s’arrête trop tôt, la valeur de correction doit être négative. Entrez la valeur 364 dans le paramètre « Correction de l’inertie lors de l’arrêt ».
