Delimitare l'applicazione - per inerzia con On
In questa fase sarà necessario segnare dove l'irroratrice agricola inizia l'applicazione, fuori dalla superficie trattata. Definire inoltre, dove si desidera far partire l'applicazione in futuro.
In questo modo si saprà, se l'irroratrice agricola viene avviata con anticipo o ritardo.

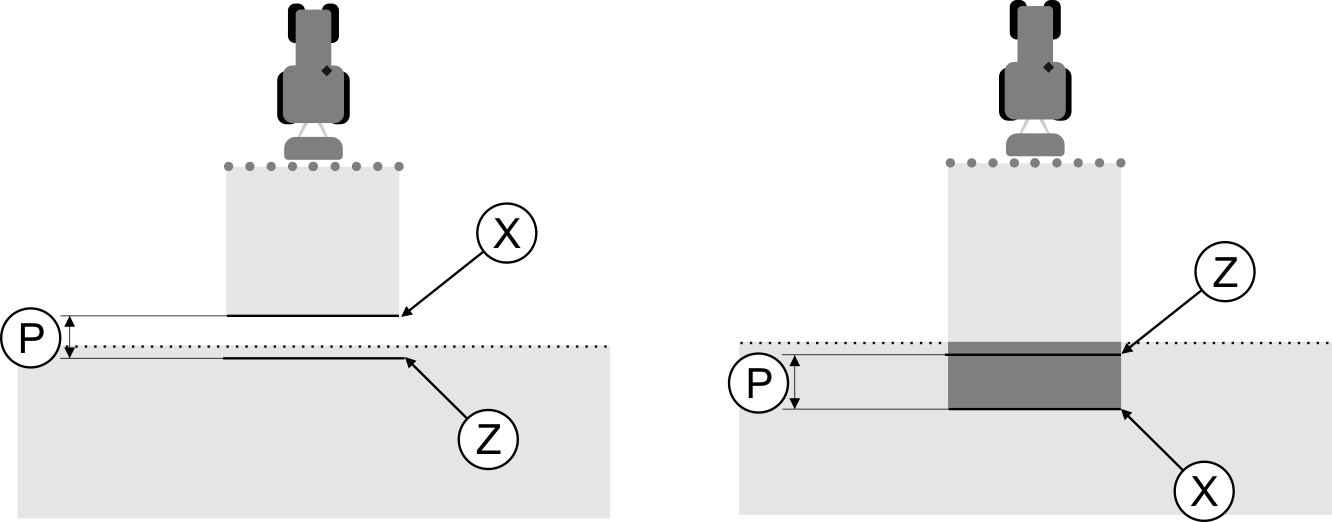

Le seguenti figure mostrano le linee da tracciare sul campo, necessarie per il calcolo del parametro "Inerzia con On".
 TL2_Trägheit bei Ein_Linien markieren
Linee per il parametro "Inerzia con On". Immagine a sinistra: L'irroratrice agricola è avviata con il ritardo. Immagine a destra: L'irroratrice agricola è avviata con l'anticipo.
P
Distanza tra la linea d'applicazione desiderata Z e quella effettiva X
X
Linea d'applicazione effettiva
In corrispondenza di questo punto l'irroratrice agricola inizia l'applicazione.
Z
Linea d'applicazione desiderata
L'irroratrice agricola dovrà far partire l'applicazione in corrispondenza di questo punto.
Bisognerà tener conto di una piccola sovrapposizione di 10 cm, dovuta all'intervallo di risalita di pressione.
In entrambi i casi (immagine a sinistra e a destra), l'impostazione del parametro "Inerzia con On" è sbagliata:
▪
Immagine a sinistra: L'irroratrice agricola è avviata con il ritardo. L'inerzia deve essere aumentata.
▪
Immagine a destra: L'irroratrice agricola è avviata con l'anticipo. L'inerzia deve essere diminuita.


Procedura


1.
Confrontare i tracciamenti sul campo con i disegni.
⇨
A questo punto si è a conoscenza di un eventuale anticipo o ritardo nell'avvio dell'irroratrice.
