Informations dans le masque de travail

Dès que vous démarrez le guidage, le masque de travail s'affiche. A partir d'ici, vous pouvez effectuer toutes les autres tâches dont vous avez besoin pendant le travail sur le champ.

Les informations qui s'affichent dans le masque de travail se distinguent selon que le paramètre SECTION-Control est réglé sur « oui » ou « non ».

Arbeitsmaske, wenn SECTION-Control deaktiviert ist

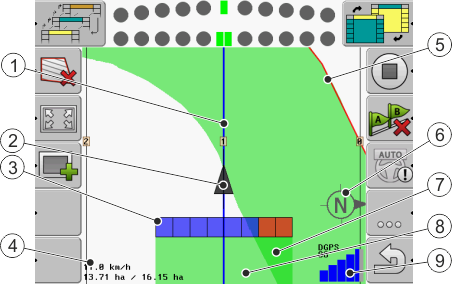

Masque de travail si SECTION-Control est désactivé

	Traces pilotes		Limite de champ
	Position du récepteur GPS		Compas
	Barre de travail		Double les surfaces déplacées et traitées
	Compteur et informations d'état		Surfaces déplacées et traitées
			État de la connexion GPS

Arbeitsmaske, wenn SECTION-Control aktiviert ist

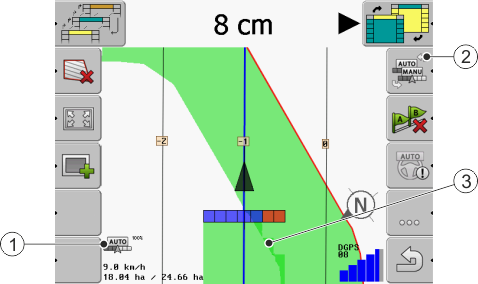

Modifications dans le masque de travail si SECTION-Control est activé

	Compteur et informations d'état		La couleur sombre montre seulement les surfaces ayant été traitées deux fois.
	Le symbole de fonction pour changer le mode de travail

Traces pilotes

Les traces pilotes sont des lignes qui vous aident à conduire de façon parallèle.

Il existe trois types de traces pilotes :

▪: La ligne AB - C'est la première trace pilote. A l'écran, elle est toujours marquée par les lettres A et B.

▪: La trace pilote activée - C'est la trace pilote que le véhicule suit à présent. Elle est marquée en bleu.

▪: Les traces pilotes non activées - Traces pilotes qui ne sont pas activées.

Position du récepteur GPS

Le centre de la flèche grise au-dessus des barres de travail correspond à la position du récepteur GPS.

Barre de travail

La barre de travail symbolise l’appareil agricole. Elle se compose de plusieurs carrés. Chaque carré correspond à un tronçon. La couleur des carrés peut changer pendant le travail.

Voir également : Utiliser SECTION-View

Compteur et informations sur le statut

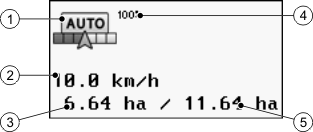

Informations dans la zone du compteur

	Mode de travail de SECTION-Control		Réglage du degré de chevauchement
	Vitesse actuelle La vitesse est déterminée par la position GPS et peut être différente de la vitesse du calculateur.		Surface totale du champ dans la limite de champ. Seulement quand vous avez entré la limite de champ.
	Compteur de surface - Surface restant à traiter si vous avez entré la limite de champ. - Surface déjà traitée si vous n'avez entré aucune limite de champ.

Limite de champ

La limite de champ fournit la géométrie exacte du champ au logiciel, elle sert de base pour les calculs de la surface totale du champ.

Surfaces déplacées et traitées

Les zones situées derrière le symbole de la machine sont marquées en vert. La couleur verte peut avoir la signification suivante selon la configuration :

▪: Surfaces déplacées

: Si vous utilisez uniquement TRACK-Leader, la surface déplacée est marquée. Elle est marquée indépendamment du fait que la machine ait traité ou non la surface lors du déplacement.

▪: Surfaces traitées

: Si vous utilisez SECTION-Control, les surfaces traitées sont marquées. Par contre, les surfaces que la machine a déplacées mais qui n'ont pas été traitées ne sont pas marquées.

Si vous souhaitez que le logiciel marque uniquement les surfaces traitées en vert, vous devez procéder comme suit :

▪: Activer SECTION-Control

▪: Installer et activer le capteur de position de travail

: Le capteur de position de travail détecte qu'un appareil agricole est en position de travail et transmet cette information au terminal.

État de la connexion GPS

Indique le statut de la connexion DGPS.

Voir également : Vérifier la qualité du signal DGPS
