Les paramètres des machines
Vous avez besoin des paramètres de la machine dans les cas suivants:
- ▪
- Si vous désirez créer le profil d'une nouvelle machine
- ▪
- Lorsque vous voulez changer le profil d'une machine
Sur les pages suivantes, vous trouverez l'explication de tous les paramètres de la machine.
Larg. de trav.
Ce paramètre affiche la largeur de travail de la machine.
Nombre de tronçons
Indiquez ici combien de tronçons découpables comprend la machine. Pour un pulvérisateur, il s’agit des vannes de tronçons ; pour un distributeur d’engrais ou un semoir, il peut s’agir d’une semi largeur de travail.
Ce paramètre sert à transmettre le nombre de tronçons correct au module Section-View, pour pouvoir activer manuellement les tronçons.
Chaque tronçon apparaît comme une partie de la barre de travail dans le masque de travail.
Tronçons
Ouvre un masque où indiquer la largeur de chaque tronçon de la machine.
Degré de chevauchement
Le degré de chevauchement lors du travail d’une surface cunéiforme.
Le « degré de chevauchement » réglé est influencé dans le cas des tronçons extérieurs par le paramètre « tolérance de chevauchement ».
Valeurs possibles:
- ▪
- 0 % : chaque tronçon n’est activé que lorsque vous avez complètement quitté la surface travaillée. Lors du déplacement sur une surface travaillée, le tronçon n’est arrêté que lorsqu’il est 1 % au-dessus de la surface travaillée.
- ▪
- 50 % : chaque tronçon n’est activé que lorsque vous avez quitté une moitié de la surface travaillée. Lors du déplacement sur une surface travaillée, le tronçon n’est arrêté que lorsqu’il est 50% au-dessus de la surface travaillée. À un « degré de chevauchement » de 50 %, la tolérance de chevauchement n’a aucune incidence.
- ▪
- 100 % : chaque tronçon n’est activé que lorsque vous avez quitté 1 % de la surface travaillée. Lors du déplacement sur une surface travaillée, le tronçon n’est arrêté que lorsqu’il est 100% au-dessus de la surface travaillée.

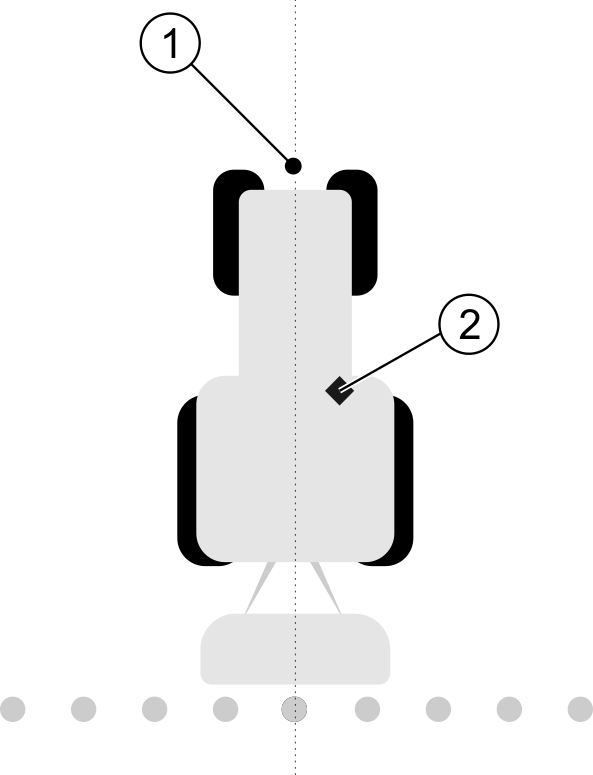

GPS-Position G/D
Indiquez ici la distance vers la gauche ou la droite à partir de l’axe longitudinal du véhicule, soit le tracteur, par rapport au récepteur GPS.
Position du récepteur GPS
La position du récepteur GPS que vous avez entrée dans l'application Tractor-ECU est ignorée par TRACK-Leader lorsque vous utilisez le profil machine. C'est pourquoi vous devez ignorer les valeurs provenant de l'application Tractor-ECU à cet emplacement.
Valeurs possibles:
- ▪
- Indiquer valeur négative, p.ex.: - 0.20m
- Lorsque le récepteur GPS se trouve à gauche de l'axe longitudinal.
- ▪
- Indiquer valeur positive, p.ex.: 0.20m
- Lorsque le récepteur GPS se trouve à droite de l'axe longitudinal.
GPS-Position AV/AR
Distance du récepteur GPS à partir du point de traitement. Le point de traitement est par ex. la rampe pour un pulvérisateur. Pour un distributeur d'engrais, ce sont les disques d'épandage.
La position du récepteur GPS que vous avez entrée dans l'application Tractor-ECU est ignorée par TRACK-Leader lorsque vous utilisez le profil machine. C'est pourquoi vous devez ignorer les valeurs provenant de l'application Tractor-ECU à cet emplacement.
Valeurs possibles:
- ▪
- Entrer valeur négative, p. ex. : - 4.00m
- Lorsque le récepteur GPS se trouve derrière le point de traitement.
- ▪
- Entrer valeur positive, p. ex. : 4.00m
- Lorsque le récepteur GPS se trouve devant le point de traitement.
Capteur position de travail
Y a-t-il un capteur position de travail monté sur la machine ?
Le capteur de position de travail est un capteur qui détecte qu'une machine agricole est en marche et transmet cette information à la borne. Le capteur est disponible avec de nombreux tracteurs et est accessible via la prise de signal.
Valeurs possibles:
- ▪
- "Oui"
- ▪
- "Non"
Logique capteur inversée
Est-ce que la logique du capteur de position de travail est inversée?
- ▪
- „Oui“ - L'enregistrement du traitement commence lorsque le capteur de position de travail n'est pas occupé. Il se termine lorsque le capteur de position de travail est occupé.
- ▪
- „Non“ - L'enregistrement du traitement commence lorsque le capteur de position de travail est occupé. Il se termine lorsque le capteur de position de travail n'est plus occupé.
Modèle de machine
Ce paramètre détermine la manière dont la barre de travail doit suivre le symbole du récepteur GPS.
Valeurs possibles:
- ▪
- « Automoteur »
- Réglage pour les appareils agricoles automoteurs.
- ▪
- « Mach.traînée »
- Réglage pour les appareils agricoles qui sont tirés par un tracteur.
- ▪
- « désactivé »
- Réglage pour les machines portées.
Écran Lightbar
Type d'écran Lightbar.
Valeurs possibles:
- ▪
- « désactivée »
- Ecran Lightbar désactivé.
- ▪
- « graphique »
- Écran Lightbar en mode graphique
- ▪
- « text »
- Écran Lightbar en mode texte
- ▪
- « SECTION-View »
- Active SECTION-View
Type de machine
Utilisez ce paramètre pour déterminer le type de machine agricole.
Il existe les types de machines suivants :
- ▪
- Pulvérisateur
- ▪
- Distributeur d'engrais
- ▪
- Semoir
- ▪
- Moissonneuse
- ▪
- Système indéterminé

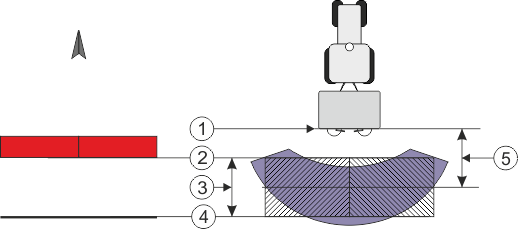

Courbe d'épandage d'un distributeur d'engrais
Si vous souhaitez que l'épandage lors du passage de la fourrière ou d'une surface traitée soit précis, vous pouvez spécifier la courbe d'épandage de votre distributeur d'engrais.
Pour déterminer la courbe d'épandage pour le distributeur d'engrais, utilisez les paramètres suivants :
- ▪
- « Portée d'épandage »
- C'est la distance entre les disques d'épandage et le centre de la courbe d'épandage.
- Portée d'épandage = (longueur de travail/2) + (distance entre la ligne de coupure et les disques d'épandage)
- ▪
- « Longueur de travail »
- Distance entre la ligne de coupure et la ligne d'ouverture dans la courbe d'épandage.
Procédure
C’est obligatoire pour que les paramètres de la liste soient affichés :
- 1.
- Réglez les paramètres « type de machine » sur « distributeur d’engrais ».
- ⇨
- Les paramètres « Portée d’épandage » et « Longueur de travail » s’affichent dans le menu.
Décalage de la machine
Vous pouvez utiliser ces paramètres pour décaler la largeur de travail vers la gauche ou vers la droite. Saisissez la valeur en cm du décalage du milieu de la largeur de travail par rapport à l'axe longitudinal du tracteur.
À gauche : Tracteur avec un appareil de travail ; centre : Tracteur avec deux appareils ; droite : Pulvérisateur en marche en crabe
Valeurs possibles:
- ▪
- Indiquer valeur positive, p.ex.: 90 cm
- Si l’appareil est décalé vers la droite.
- ▪
- Indiquer valeur négative, p.ex.: -90 cm
- Si l’appareil est décalé vers la gauche.
Mode de fonctionnement
Si vous indiquez pour ce paramètre une autre valeur que 0, il y aura la conséquence suivante:
- ▪
- une trace pilote rouge s'affiche dans le masque de travail à une certaine distance de la ligne bleue.
- ▪
- la barre de travail est décalée sur le côté. La trace pilote bleue passe exactement en son milieu.
Lorsque le décalage de l'appareil a été paramétré, vous devez utiliser TRACK-Leader d'un manière différente :
- 1.
- il faut diriger l'engin de manière à ce que la flèche suive la ligne rouge ! Le milieu de la barre de travail suit alors la trace pilote bleue.
Traces pilote avec des appareils décalés
