Transporto priemonės profilio parametrų konfigūracija
Transporto priemonės profilyje galite nustatyti, kokius jutiklius naudojate.
Veiksmai
- Iškvieskite transporto priemonių sąrašą.- 3.
- Pasirinkite transporto priemonės profilį.
- 4.
- Pakeiskite pageidaujamus parametrus. Taip pat galite pakeisti transporto priemonės profilio pavadinimą.

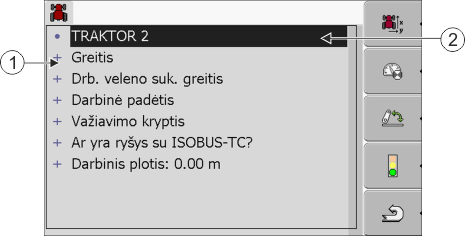

Transporto priemonės profilio parametrai
Rodomi tik tie parametrai, kuriuos galite sukonfigūruoti savo terminalo kompiuterine įranga.
Konfigūruodami jutiklius turite ne tik pasirinkti, koks jutiklis sumontuotas, bet ir tai, kaip jutiklis prijungtas prie terminalo.
Gali būti du atvejai:
- ▪
- Jutiklis prie terminalo prijungtas per serijinę jungtį (jungtis B). (Pvz.: darbinės padėties jutiklis, visi jutikliai, kuriuos galima prijungti per 7 polių signalinį kištukinį lizdą). Taip prijungtų jutiklių parametrai yra be nuorodos „per CAN“.
- ▪
- Vienas jutiklis prijungtas prie „ISOBUS“ ir jo signalas pasiekia terminalą per CAN jungtį (jungtis A). Šių jutiklių parametrai visada yra su nuoroda „per CAN“.
Greitis
Greičio jutiklio konfigūracija. Jutiklis matuoja greitį.
Galimos vertės:
- ▪
- „Deaktyvinta“
- Greičio nematuoja joks jutiklis.
- ▪
- „Ratų jutiklis“
- Ratų jutiklis prijungtas prie terminalo. Ratų jutiklį reikia sukalibruoti.
- ▪
- „Radaro jutiklis“
- Radaro jutiklis prijungtas prie terminalo. Radaro jutiklį reikia sukalibruoti.
- ▪
- „GPS imtuvas“
- Greitis matuojamas GPS imtuvu.
- ▪
- „Nenustatytas jutiklis per CAN“
- Ratų jutiklis arba radaro jutiklis prie terminalo prijungtas „CAN“ jungtimi.
- ▪
- „Radaro jutiklis per CAN“
- Radaro jutiklis prie terminalo prijungtas „CAN“ jungtimi.
- ▪
- „Ratų jutiklis per CAN“
- Ratų jutiklis prie terminalo prijungtas „CAN“ jungtimi.
Darbinio veleno sukimosi greitis
Darbinio veleno sukimosi greičio jutiklio konfigūracija. Jutiklis matuoja darbinio veleno sukimosi greitį.
Galimos vertės:
- ▪
- „Deaktyvinta“
- Darbinio veleno sukimosi greičio nematuoja joks jutiklis.
- ▪
- „Pr. suk. greičio jutiklis“
- Sukimosi greičio jutiklis, esantis darbinio veleno priekyje.
- ▪
- „Gal. suk. greičio jutiklis“
- Sukimosi greičio jutiklis, esantis darbinio veleno gale.
- ▪
- „Impulsai/aps.“
- Impulsų skaičius, kurį darbinis velenas perduoda per vieną apsuką.
Darbinė padėtis
Šiuo parametru galite nurodyti, ar yra darbinės padėties daviklis, ir kokiu būdu šio jutiklio signalas perduodamas terminalui.
Galimos vertės:
- ▪
- „Deaktyvinta“
- Darbinės padėties nematuoja joks jutiklis.
- ▪
- „Priekyje per kištuką B“
- Darbinės padėties daviklis yra priekiniame kėlimo mechanizme arba priekiniame kėlimo mechanizme sumontuotame darbo įtaise. Jutiklis prijungtas prie terminalo kištuku B. Darbinės padėties daviklį reikia sukalibruoti.
- ▪
- „Gale per kištuką B
- Darbinės padėties daviklis yra užpakaliniame prijungimo mechanizme arba užpakaliniame prijungimo mechanizme sumontuotame darbo įtaise. Jutiklis prijungtas prie terminalo kištuku B. Darbinės padėties daviklį reikia sukalibruoti.
- ▪
- „Nenustatytas jutiklis per CAN“
- Yra darbinės padėties daviklis, perduodantis darbo įtaiso darbinės padėties duomenis. Šis jutiklis prijungtas prie „ISOBUS“ darbo kompiuterio arba kito terminalo. Signalas perduodamas terminalui per CAN.
- ▪
- „Priekinis per CAN“
- Yra darbinės padėties daviklis, perduodantis transporto priemonės priekyje esančio darbo įtaiso darbinės padėties duomenis. Šis jutiklis prijungtas prie „ISOBUS“ darbo kompiuterio arba kito terminalo. Signalas perduodamas terminalui per CAN.
- ▪
- „Galinis per CAN“
- Yra darbinės padėties daviklis, perduodantis transporto priemonės užpakalyje esančio darbo įtaiso darbinės padėties duomenis. Šis jutiklis prijungtas prie „ISOBUS“ darbo kompiuterio arba kito terminalo. Signalas perduodamas terminalui per CAN.
Važiavimo kryptis
Naudodami šį parametrą sukonfigūruosite, ar terminalas gali priimti važiavimo krypties signalą ir iš kur jis gaunamas. Kai rodomas važiavimo krypties signalas, taikomoji programa „TRACK-Leader“ teisingai rodo pervažiavimą važiuojant atgal.
Galimos vertės:
- ▪
- „Deaktyvinta“
- Prie terminalo neprijungtas važiavimo krypties jutiklis. Jei važiavimo krypties signalą siunčia kitas „ISOBUS“ prietaisas, signalas neblokuojamas.
- ▪
- „Nenustatytas jutiklis per CAN“
- Terminalas per „CAN“ gauna važiavimo krypties signalą, kurio šaltinis nenustatytas.
- ▪
- „Radaro jutiklis per CAN“
- Radaro jutiklis su važiavimo krypties atpažinimo funkcija prijungtas prie terminalo „CAN“ jungtimi.
- ▪
- „Ratų jutiklis per CAN“
- Ratų jutiklis su važiavimo krypties atpažinimo funkcija prijungtas prie terminalo „CAN“ jungtimi.
- ▪
- „Važiavimo krypties jutiklis“
- Važiavimo krypties signalas prijungtas prie serijinės terminalo jungties. Neveikia, kai prie terminalo prijungtas darbinės padėties jutiklis.
- ▪
- „Apgręžimas“
- Šiuo parametru apgręžiama signalo reikšmė. Veikia tik kartu su parametru „Važiavimo krypties jutiklis“.
Ar yra ryšys su ISOBUS-TC?
Šiuo parametru nustatote, ar taikomoji programa „Tractor-ECU“ turi keistis duomenimis su taikomąja programa „ISOBUS-TC“. Ši taikomoji programa perduoda: Skaitiklių vertes, darbinę padėtį, GPS imtuvo padėtį.
Išjunkite šio parametro aktyvinimą tik tada, kai šis terminalas naudojamas kaip antrasis terminalas, ir GPS imtuvas prijungtas prie kito terminalo.
Darbinis plotis
Kad būtų galima apskaičiuoti apdorotą plotą, dydis perduodamas į taikomąją programą „ISOBUS-TC“.
Visų pirma, parametras suteikia galimybę registruoti apdorotą plotą, kai dirbate ne su „ISOBUS“ transporto priemonėmis, kai dirbate naudodami „TRACK-Leader“ be „ISOBUS“ darbo kompiuterio ir kai tuo pačiu metu naudojate taikomąją programą „ISOBUS-TC“ su ISO-XML užduotimis.
Esant šiai situacijai į „ISOBUS-TC“ paprastai neperduodami jokie transporto priemonių duomenys. Kad vėliau galėtumėte apskaičiuoti apdoroto lauko plotą naudodamiesi dirvos lauko žemėlapiu, galite įvesti darbinį plotį.
Šią funkciją galite naudoti tik tada, kai turite darbinės padėties jutiklį.
Baigę darbą su ne „ISOBUS“ mašina nepamirškite taikomojoje programoje „Tractor-ECU“ įvesti kitą mašinos profilį, kad nebūtų perduotas tas pats darbinis plotis.
