GPS imtuvo padėties įvestis

Jeigu sumontavote ir prijungėte GPS imtuvą, turite įvesti tikslią jo padėtį.


Jeigu naudojate lygiagretaus važiavimo su „TRACK-Guide II“ funkciją, šio skyriaus galite neskaityti. GPS imtuvo padėtį įveskite taikomosios programos „TRACK-Leader“ ekrane „Mašinų profiliai“.
Jeigu naudojate „TRACK-Guide II“ su „SECTION-Control Box“, GPS imtuvo padėtį turite įvesti šioje programoje.


Norėdami įvesti tikslią GPS imtuvo padėtį, turite pamatuoti atstumą tarp GPS imtuvo ir išilginės ašies bei vadinamojo pakabos taško.
Įvedant šį atstumą svarbu, ar GPS imtuvas įrengtas į kairę, ar į dešinę nuo traktoriaus išilginės ašies ir ar jis yra už pakabos taško.
Kur įrengtas GPS imtuvas?
Atstumo įvedimas
Į dešinę nuo išilginės ašies
y
Į kairę nuo išilginės ašies
- y
Prieš pakabos tašką
x
Už pakabos taško
- x




Veiksmai


1.
Iškvieskite taikomąją programą „Tractor-ECU“:
 Taste Auswahlmenü aufrufen | „Tractor-ECU“
2.
 Funktionssymbol GPS-Offset einstellen - Iškvieskite transporto priemonių sąrašą.
3.
Pasirinkite transporto priemonės profilį.
4.
 FS_GPS-Einstellungen - Paspauskite.

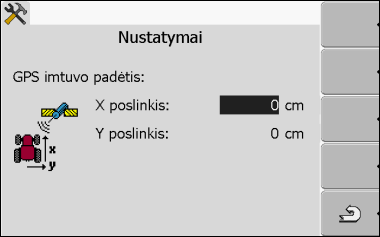

Atsiras šis ekranas:

5.
Pamatuokite GPS imtuvo padėtį. Tolesniuose poskyriuose sužinosite, kaip tai padaryti.
6.
Pamatuotą atstumą įveskite laukeliuose „X poslinkis“ ir „Y poslinkis“.
7.
 FS_Zurück - Grįžkite į transporto priemonės profilį.
Įvedėte pasirinkto transporto priemonės profilio GPS imtuvo padėtį.

Weiterführende Informationen
Jeigu mašinoje yra „ISOBUS“ darbo skaičiuoklė
