Taikomoji programa „Tractor-ECU“
Transporto priemonės profilio parametrų konfigūracijaDarbinės padėties jutiklio konfigūracija
Transporto priemonės profilio parametrų konfigūracijaDarbinės padėties jutiklio konfigūracijaDarbinės padėties jutiklio konfigūracija
Jeigu darbinės padėties daviklis prijungtas prie terminalo kištuku B, tai terminalui reikia nurodyti, koks yra jutiklio funkcionavimo principas.
Nustatydami konfigūraciją, turite pasirinkti vieną iš trijų jutiklio tipų:
- ▪
- „analoginis“
- Naudojate analoginį darbinės padėties jutiklį, matuojantį trijų taškų prijungimo mechanizmo aukštį procentais.
- ▪
- „skaitmeninis“
- Naudojate skaitmeninį, ISO sistemos standarto ISO 11786 reikalavimus atitinkantį darbinės padėties daviklį. Jutiklis per signalo kištukinį lizdą prijungtas prie terminalo.
- ▪
- „ME-jutiklis Y“
- Naudojate „Müller-Elektronik“ darbinės padėties daviklį. Jutiklis prijungtas prie terminalo.
Veiksmai
- þ
- Darbinės padėties jutiklis prie terminalo prijungtas tiesiogiai arba per signalo kištukinį lizdą.
- þ
- Parametre „Darbinė padėtis“ esate pasirinkę „Priekinis trijų taškų jutiklis“ arba „Galinis trijų taškų jutiklis“.
- Iškvieskite transporto priemonių sąrašą.- 3.
- Pasirinkite transporto priemonės profilį.
- Paspauskite.
- 5.

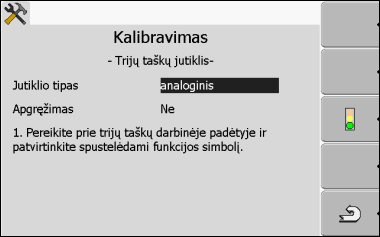

- Pasirinkite jutiklio rūšį.
- 6.
- Pasirinkite, ar apgręžti signalą. Signalą apgręžti tikslinga tik pasirinkus „skaitmeninis“ arba „ME-jutiklis Y“.
- 7.
- Jeigu pasirinkote „skaitmeninis“ arba „ME-jutiklis Y“:
- Grįžkite į transporto priemonės profilį.
ARBA
Jeigu pasirinkote „analoginis“: nustatykite tokį trijų taškų pakabos aukštį, nuo kurio prasideda darbinė padėtis.
- Spustelėkite, kad patvirtintumėte.- ⇨
- Sukonfigūravote darbinės padėties jutiklį.
