Zadanie polohy prijímača GPS

Po namontovaní a pripojení prijímača GPS musíte zadať jeho presnú polohu.

Na presné vloženie polohy prijímača GPS musíte zmerať vzdialenosti prijímača GPS od pozdĺžnej osi a od tzv. prívesného bodu.

Pri vkladaní vzdialeností je rozhodujúce, či sa prijímač GPS nachádza vľavo alebo vpravo od pozdĺžnej osi traktora a či sa nachádza pred alebo za prívesným bodom.

Kde sa nachádza prijímač GPS?	Potom musíte zadať vzdialenosť
vpravo od pozdĺžnej osi	y
vľavo od pozdĺžnej osi	- y
pred prívesným bodom	x
za prívesným bodom	- x

Postup

1.: Vyvolajte aplikáciu Tractor-ECU:
| Tractor-ECU

2.: – Vyvolajte zoznam vozidiel.

3.: Zvoľte profil vozidla.

4.: – Stlačte.

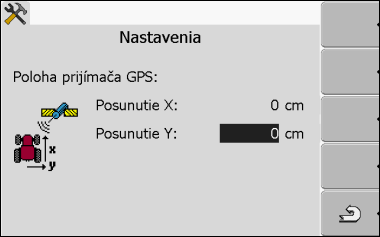

⇨: Zobrazí sa nasledujúca maska:

5.: Odmerajte polohu prijímača GPS. V nasledujúcich podkapitolách sa dozviete, ako sa to robí.

6.: Namerané vzdialenosti vložte do polí „Posunutie X“ a „Posunutie Y“.

7.: – Vráťte sa do profilu vozidla.

⇨: Vložili ste polohu prijímača GPS pre vybraný profil vozidla.

Weiterführende Informationen

•: Na strojoch s počítadlom úloh ISOBUS
