Aplikácia Tractor-ECUKonfigurovanie parametrov profilu vozidlaZadanie polohy prijímača GPSNa strojoch s počítadlom úloh ISOBUS


Na strojoch s počítadlom úloh ISOBUS

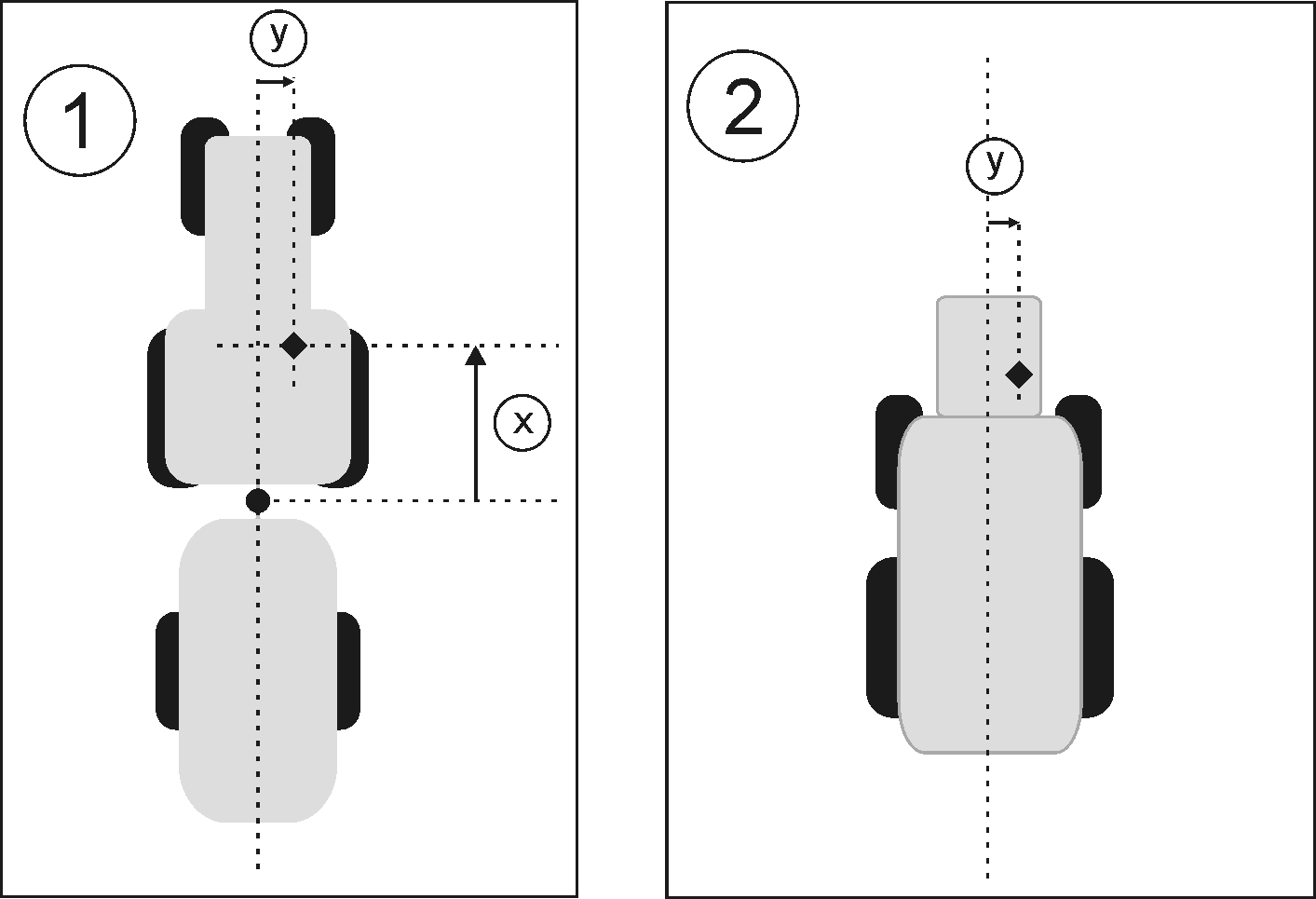

Na nasledujúcom výkrese sú označené vzdialenosti, ktoré musíte merať na rôznych strojoch.


 GPS-Antennenoffset_ISO Maschinen_Selbstfahrer und Schlepper
Prijímač GPS na strojoch ISOBUS
Prívesný bod pri závesných a prívesných zariadeniach
Prijímač GPS
Závesné a prívesné zariadenia
Samohybný stroj
y
Vzdialenosť medzi pozdĺžnou osou a prijímačom GPS
pre posunutie Y
x
Vzdialenosť pre posunutie X



Postup



Takto určíte vzdialenosti pri traktoroch s počítadlom úloh ISOBUS:
þ
Počítadlo úloh používaného zariadenia je pripojené na terminál.
þ
V počítadle úloh je nakonfigurovaná geometria zariadenia.
1.
Odmerajte vzdialenosť medzi prívesným bodom závesného alebo prívesného zariadenia a prijímačom GPS.
2.
Nameranú vzdialenosť vložte ako parameter „Posunutie X“.
3.
Odmerajte vzdialenosť medzi pozdĺžnou osou stroja a prijímačom GPS.
4.
Nameranú vzdialenosť vložte ako parameter „Posunutie Y“.



Postup



Takto určíte vzdialenosti pri samohybných strojoch s počítadlom úloh ISOBUS:
þ
Počítadlo úloh používaného zariadenia je pripojené na terminál.
þ
V počítadle úloh je nakonfigurovaná geometria zariadenia.
1.
Ako parameter „Posunutie X“ zadajte hodnotu 0 cm.
2.
Odmerajte vzdialenosť medzi pozdĺžnou osou stroja a prijímačom GPS.
3.
Nameranú vzdialenosť vložte ako parameter „Posunutie Y“.
