Konfigurovanie parametrov profilu vozidla
V profile vozidla môžete nastaviť, ktoré snímače používate.
Postup
– Vyvolajte zoznam vozidiel.- 3.
- Zvoľte profil vozidla.
- 4.

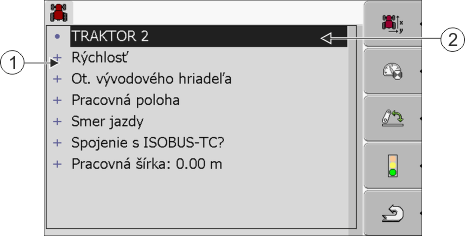

- Zmeňte želané parametre. Zmeniť môžete aj názov profilu vozidla.
Parametre profilu vozidla
Zobrazia sa iba parametre, ktoré sa dajú nakonfigurovať s hardvérovou verziou vášho terminálu.
Pri konfigurovaní snímačov musíte vybrať nielen to, ktorý snímač je namontovaný, ale aj spôsob napojenia snímača na terminál.
Máte pritom dve možnosti:
- ▪
- Snímač je na terminál napojený cez sériové rozhranie (prípojka B). (Napr.: Snímač pracovnej polohy, všetky snímače, ktoré sa dajú zapojiť pomocou 7-pólovej signálnej zásuvky.) Parametre takto zapojených snímačov nemajú prívlastok „cez CAN“.
- ▪
- Snímač je zapojený na systém ISOBUS a jeho signál sa do terminálu dostáva cez rozhranie CAN (prípojka A). Parametre pre tieto snímače majú vždy prívlastok „cez CAN“.
Rýchlosť
Konfigurácia snímača rýchlosti. Meria rýchlosť.
Možné hodnoty:
- ▪
- „deaktivovaná“
- Rýchlosť nie je meraná žiadnym snímačom.
- ▪
- „Snímač kolesa“
- Snímač kolesa je pripojený na terminál. Snímač kolesa musí byť kalibrovaný.
- ▪
- „Radarový snímač“
- Radarový snímač je pripojený na terminál. Radarový snímač musí byť kalibrovaný.
- ▪
- „Prijímač GPS“
- Rýchlosť sa vypočíta pomocou systému GPS.
- ▪
- „Neznámy snímač cez CAN“
- Snímač kolesa a radarový snímač sú s terminálom spojené zbernicou CAN.
- ▪
- „Radarový snímač cez CAN“
- Radarový snímač je s terminálom spojený zbernicou CAN.
- ▪
- „Snímač kolesa cez CAN“
- Snímač kolesa je s terminálom spojený zbernicou CAN.
Ot. vývodového hriadeľa
Konfigurácia snímača otáčok vývodového hriadeľa. Meria otáčky vývodového hriadeľa.
Možné hodnoty:
- ▪
- „deaktivovaná“
- Otáčky vývodového hriadeľa nemeria žiaden snímač.
- ▪
- „Snímač otáčok predná časť“
- Snímač otáčok, ktorý sa nachádza čelnom vývodovom hriadeli.
- ▪
- „Snímač otáčok zadná časť“
- Snímač otáčok, ktorý sa nachádza zadnom vývodovom hriadeli.
- ▪
- „Impulzy/ot.“
- Počet impulzov, ktoré vývodový hriadeľ prenesie za otáčku.
Pracovná poloha
Týmto parametrom môžete nastaviť, či je dostupný snímač pracovnej polohy a ako sa jeho signál prenáša na terminál.
Možné hodnoty:
- ▪
- „deaktivovaná“
- Pracovná poloha nie je meraná žiadnym snímačom.
- ▪
- „Čelo cez konektor B“
- Snímač pracovnej polohy sa nachádza na čelnom zdvíhacom mechanizme alebo na náradí namontovanom na čelnom zdvíhacom mechanizme. Na terminál je pripojený cez konektor B. Snímač pracovnej polohy musíte nakonfigurovať.
- ▪
- „Zadná časť cez konektor B“
- Snímač pracovnej polohy sa nachádza na zadnom zdvíhacom mechanizme alebo na náradí namontovanom na zadnom zdvíhacom mechanizme. Na terminál je pripojený cez konektor B. Snímač pracovnej polohy musíte nakonfigurovať.
- ▪
- „Neznámy snímač cez CAN“
- Dostupný je snímač pracovnej polohy, ktorý deteguje pracovnú polohu náradia. Pripája sa na počítadlo úloh ISOBUS alebo na iný terminál. Signál sa do terminálu prenáša cez zbernicu CAN.
- ▪
- „Predná časť cez CAN“
- Dostupný je snímač pracovnej polohy, ktorý zaznamenáva pracovnú polohu náradia v čelnej časti vozidla. Pripája sa na počítadlo úloh ISOBUS alebo na iný terminál. Signál sa do terminálu prenáša cez zbernicu CAN.
- ▪
- „Zadná časť cez CAN“
- Dostupný je snímač pracovnej polohy, ktorý deteguje pracovnú polohu náradia v zadnej časti vozidla. Pripája sa na počítadlo úloh ISOBUS alebo na iný terminál. Signál sa do terminálu prenáša cez zbernicu CAN.
Smer jazdy
Týmto parametrom nakonfigurujete, či terminál môže prijímať signál pre smer jazdy a z akého zdroja pochádza. Pri dostupnom signáli pre smer jazdy dokáže aplikácia TRACK-Leader pri cúvaní korektne označiť prejazd.
Možné hodnoty:
- ▪
- „deaktivovaná“
- Na terminál nebol pripojený žiaden snímač smeru jazdy. Ak však signál pre smer jazdy vysiela iné zariadenie ISOBUS, nebude tento signál blokovaný.
- ▪
- „Neznámy snímač cez CAN“
- Terminál prijíma cez zbernicu CAN signál pre smer jazdy, ktorého zdroj je neznámy.
- ▪
- „Radarový snímač cez CAN“
- Radarový snímač s rozpoznaním smeru jazdy je s terminálom spojený zbernicou CAN.
- ▪
- „Snímač kolesa cez CAN“
- Snímač kolesa s rozpoznaním smeru jazdy je s terminálom spojený zbernicou CAN.
- ▪
- „Snímač smeru jazdy“
- Signál pre smer jazdy je napojený cez sériové rozhranie terminálu. Nefunguje, ak je na terminál pripojený snímač pracovnej polohy.
- ▪
- „Inverzia mechanizmu“
- Tento parameter invertuje význam signálu. Platí iba v spojení s parametrom „Snímač smeru jazdy“.
Spojenie s ISOBUS-TC?
Týmto parametrom nastavíte, či má aplikácia Tractor-ECU komunikovať s aplikáciou ISOBUS-TC. Pritom prenáša nasledovné informácie: stavy počítadiel, pracovná poloha, poloha prijímača GPS.
Deaktivujte tento parameter iba pri využívaní terminálu ako sekundárneho terminálu a pri pripojení prijímača GPS na iný terminál.
Pracovná šírka
Táto hodnota sa prenesie do aplikácie ISOBUS-TC na výpočet obrobenej plochy.
Tento parameter vám umožní zdokumentovanie obrobenej plochy na strojoch bez systému ISOBUS pri práci v aplikácii TRACK-Leader bez počítadla úloh ISOBUS a pri súčasnom využívaní aplikácie ISOBUS-TC so zákazkami ISO-XML.
V takomto prípade sa do aplikácie ISOBUS-TC štandardne neprenášajú žiadne údaje stroja. Aby sa neskôr umožnil výpočet obrobenej plochy v kartotéke poľnohospodárskych prác, môžete na tomto mieste vložiť pracovnú šírku.
Túto funkciu môžete využívať iba pri súčasnej dostupnosti snímača pracovnej polohy.
Aby ste vylúčili sústavné prenášanie pracovnej šírky, nezabudnite po práci so strojom bez systému ISOBUS zvoliť v aplikácii Tractor-ECU iný profil vozidla.
