Návod na montáž a obsluhu

Konfigurovanie snímača pracovnej polohy

Pri pripojení snímača pracovnej polohy na terminál cez konektor B musíte terminálu sprostredkovať informáciu o princípe, na ktorom snímač pracuje.

Pri konfigurovaní si môžete vybrať spomedzi troch typov snímačov:

▪: „analógový“

: Používate analógový snímač pracovnej polohy, ktorý meria výšku trojbodového zdvíhacieho mechanizmu v percentách.

▪: „digitálny“

: Používate snímač pracovnej polohy kompatibilný s ISO podľa ISO 11786. Snímač je na terminál pripojený cez signálnu zásuvku.

▪: „ME-snímač Y“

: Používate snímač pracovnej polohy od spoločnosti Müller-Elektronik. Snímač je pripojený na terminál.

Postup

þ: Snímač pracovnej polohy ste na terminál pripojili priamo alebo cez signálnu zásuvku.

þ: V parametri „Pracovná poloha“ ste vybrali hodnotu „Trojbodový snímač, predná časť“ alebo „Trojbodový snímač, zadná časť“.

1.: Vyvolajte aplikáciu Tractor-ECU:
| Tractor-ECU

2.: – Vyvolajte zoznam vozidiel.

3.: Zvoľte profil vozidla.

4.: – Stlačte.

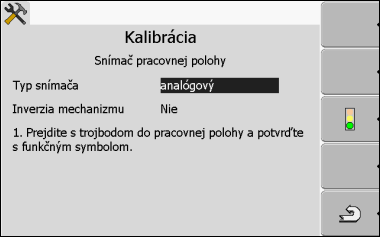

⇨: Zobrazí sa nasledujúca maska:

5.: Zvoľte typ snímača.

6.: Vyberte, či chcete invertovať signál. Invertovanie je účelná iba po výbere možnosti „digitálny“ alebo „ME-snímač Y“.

7.: Keď ste vybrali možnosť „digitálny“ alebo „ME-snímač Y“. – Vráťte sa do profilu vozidla.
ALEBO
Keď ste vybrali možnosť „analógový“: Vysuňte trojbod do výšky, v ktorej začína pracovná poloha.

8.: – Stlačte toto tlačidlo na potvrdenie.

9.: – Vráťte sa do profilu vozidla.

⇨: Nakonfigurovali ste snímač pracovnej polohy.
