Introduzir a posição do receptor GPS

Quando você tiver montado e conectado o receptor GPS, você precisa inserir a sua posição exata.

Para introduzir com precisão a posição do receptor GPS você precisa medir as distâncias entre o receptor GPS e o eixo longitudinal e do assim chamado ponto de engate.

Ao entrar distâncias é decisivo se o receptor GPS se encontra à direita ou à esquerda do eixo longitudinal do trator e se ele se encontra à frente ou atrás do ponto de engate.

Onde se encontra o receptor GPS?	A distância deve ser introduzida assim
à direita do eixo longitudinal	y
à esquerda do eixo longitudinal	- y
à frente do ponto de engate	x
atrás do ponto de engate	- x

Procedimento

1.: Acione a aplicação Tractor-ECU:
| Tractor-ECU

2.: - Acione a lista de veículos.

3.: Selecione o perfil do veículo.

4.: - Aperte

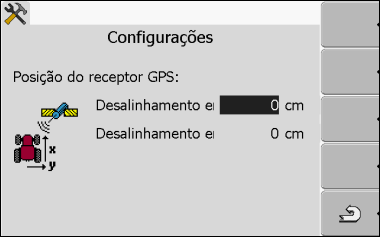

⇨: Aparecerá a seguinte tela:

(em cima: Desalinhamento em X: / em baixo: Desalinhamento em Y:)

5.: Meça a posição do receptor GPS. Nos subcapítulos a seguir você verá como fazer.

6.: Introduza as distâncias medidas nos campos "Desalinhamento em X" e "Desalinhamento em Y".

7.: - Retorne ao perfil do veículo.

⇨: Você introduziu a posição do receptor GPS para o perfil de veículo selecionado.
