Bedienungsanleitung - Markera gränser för spridning

Markera gränser för spridning - för tröghet korrektur vid Till

I denna fas måste du markera var din fältspruta börjar spruta, om du lämnar en bearbetad yta. Du måste också fastställa var du skall börja spridningen i framtiden.

På så vis får du veta om fältsprutan slås på för tidigt eller för sent.

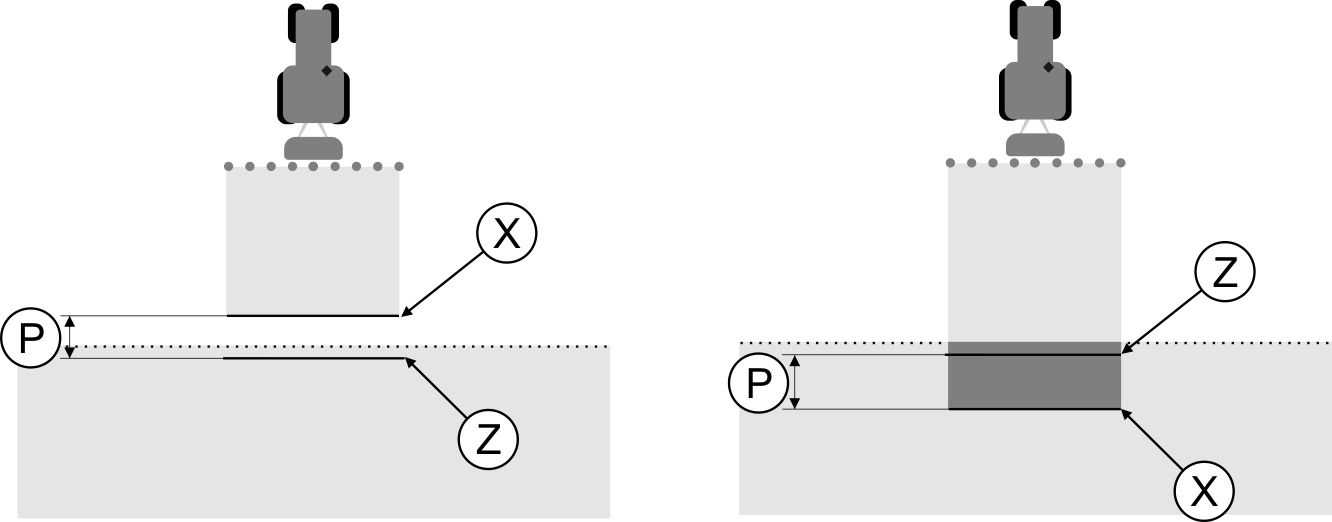

Följande bild visar vilka linjer du måste markera på fältet, för att kunna beräkna parametern ”Tröghet korrektur vid Till”.

Linjer för parametern "Tröghet korrektur vid Till". Vänster: Fältsprutan slås på för sent. Höger: Fältsprutan slås på för tidigt.

P	Avståndet mellan den önskade besprutningslinjen Z och den faktiska besprutningslinjen X i cm	X	Faktisk besprutningslinje Här börjar fältsprutan att spruta.
		Z	Önskad besprutningslinje Här skall fältsprutan börja spruta. En mindre överlappning på 10 cm skall därmed läggas som grund för tryckökningstiden.

I båda fallen (vänster och höger) är parametern ”Tröghet redskap vid Till” felaktigt inställd:

▪: Vänster: Fältsprutan slås på för sent. Trögheten måste höjas.

▪: Höger: Fältsprutan slås på för tidigt. Trögheten måste sänkas.

Förfarande

1.: Jämför markeringarna på fältet med ritningarna.

⇨: Nu vet du om fältsprutan slås på för tidigt eller för sent.
