Affichage de la carte des valeurs effectives

Durant le travail, vous pouvez visualiser les doses apportées sous forme d'une carte des valeurs effectives.



Procédure



þ
Un calculateur ISOBUS est connecté à l'équipement ISOBUS de base.
þ
SECTION-Control est activé.
þ
Un guidage a commencé.
þ
Au cours du travail, le guidage marque en vert la zone traitée.
1.
 TL_AsApplied_VRA_Toggle - Activez la visualisation de la dose apportée.
⇨
Sur l'écran principal, les zones où la même dose est apportée sont maintenant marquées en bleu.
2.

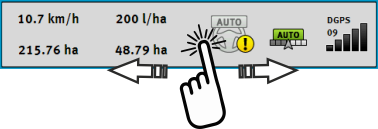

Balayez deux fois la zone inférieure de l'écran vers la gauche à l'aide de l'index :  Finger_metrisch
⇨
La légende s'affiche :
 Istwertkarte
3.
Double-tapez sur la légende.
⇨
Les paramètres réglables s’affichent.
4.
Configurez les paramètres. Leur explication figure en dessous de ces instructions de manipulation.


Paramètre « DDI 2 » ou désignation du produit épandu
Active et désactive l'affichage.


Paramètre « Valeur minimale »
Saisissez ici la plus petite valeur.


Paramètre « Valeur maximale »
Saisissez ici la plus grande valeur.


Paramètre « Nombre de gradations »
Saisissez le nombre de gradations.
