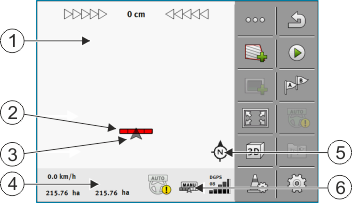

Informations dans le masque de travail
Dès que vous démarrez le guidage, le masque de travail s'affiche. A partir d'ici, vous pouvez effectuer toutes les autres tâches dont vous avez besoin pendant le travail sur le champ.
Les informations qui s'affichent dans le masque de travail se distinguent selon que SECTION-Control est activée ou non.
Sur l'illustration suivante, vous voyez quelles autres informations peuvent s'afficher dans le masque de travail pendant le travail.

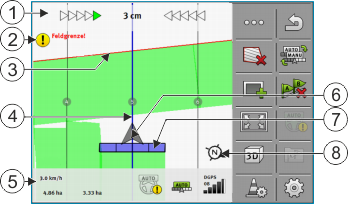

Masque de travail pendant le travail
Pour agrandir ou réduire la vue dans le masque de travail, vous pouvez utiliser la fonction zoom à deux doigts. Si vous ne souhaitez que déplacer la vue, il vous suffit de poser le doigt sur un endroit quelconque de l’écran et de tirer la vue dans la direction souhaitée.
En outre, il est possible de centrer la vue en tapant sur le compas.
Si les lignes apparaissent dans la zone supérieure du masque, vous pouvez passer d’une vue à l’autre en faisant glisser votre doigt.
Traces pilotes
Les traces pilotes sont des lignes qui vous aident à conduire de façon parallèle.
Il existe trois types de traces pilotes :
- ▪
- La ligne AB - C'est la première trace pilote. A l'écran, elle est toujours marquée par les lettres A et B.
- ▪
- La trace pilote activée - C'est la trace pilote que l’engin suit à présent. Elle est marquée en bleu.
- ▪
- Les traces pilotes non activées - Traces pilotes qui ne sont pas activées.
Si vous avez choisi un bloc de traces pilotes, celui-ci s’affiche toujours dans la zone supérieure du masque de travail avec la distance entre les traces.
Position du récepteur GPS
Le centre de la flèche grise au-dessus des barres de travail correspond à la position du récepteur GPS.
Barre de travail
La barre de travail symbolise l'appareil agricole. Elle se compose de plusieurs carrés. Chaque carré correspond à un tronçon. La couleur des carrés peut changer pendant le travail.
Voir également : Utiliser SECTION-View

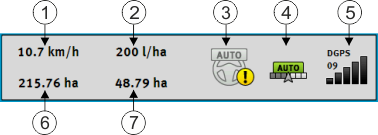

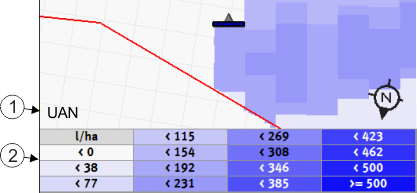

Compteurs et informations d’état
Diverses informations sont affichées dans cette zone.
Les cercles de la zone inférieure du masque vous indiquent que vous pouvez passer d’un affichage à l’autre :
- ⇨
- L’écran passe à l’affichage suivant.

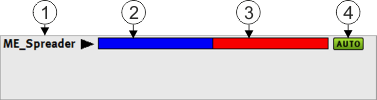

Affichage de la largeur de travail avec l’état des tronçons, si des calculateurs ISOBUS sont raccordés
Limite de champ
La limite de champ fournit la géométrie exacte du champ au logiciel, elle sert de base pour les calculs de la surface totale du champ.
Surfaces déplacées et traitées
Les zones situées derrière le symbole de la machine sont marquées en vert. La couleur verte peut avoir la signification suivante selon la configuration :
- ▪
- Surfaces déplacées
- Si vous utilisez uniquement TRACK-Leader, la surface déplacée est marquée. Elle est marquée indépendamment du fait que la machine ait traité ou non la surface lors du déplacement.
- ▪
- Surfaces traitées
- Si vous utilisez SECTION-Control, les surfaces traitées sont marquées. Par contre, les surfaces que la machine a déplacées mais qui n'ont pas été traitées ne sont pas marquées.
Si vous souhaitez que le logiciel marque uniquement les surfaces traitées en vert, vous devez procéder comme suit :
- ▪
- Activer SECTION-Control
ou
- ▪
- Installer et activer le capteur de position de travail
- Le capteur de position de travail détecte qu'un appareil agricole est en position de travail et transmet cette information au terminal.
État de la connexion GPS
Indique le statut de la connexion DGPS.
Voir également : Vérifier la qualité du signal DGPS
