Разметка границ опрыскивания - для параметра "Задержка при выкл."

На этом этапе необходимо разметить, где полевой опрыскиватель прекращает опрыскивать, когда заезжает на обработанный участок. Также необходимо определить, где должно прекращаться опрыскивание.

Это позволит узнать, выключается ли полевой опрыскиватель слишком поздно или слишком рано.

На следующих рисунках показано, какие линии необходимо разметить на поле, чтобы рассчитать параметр "Задержка при выкл.".

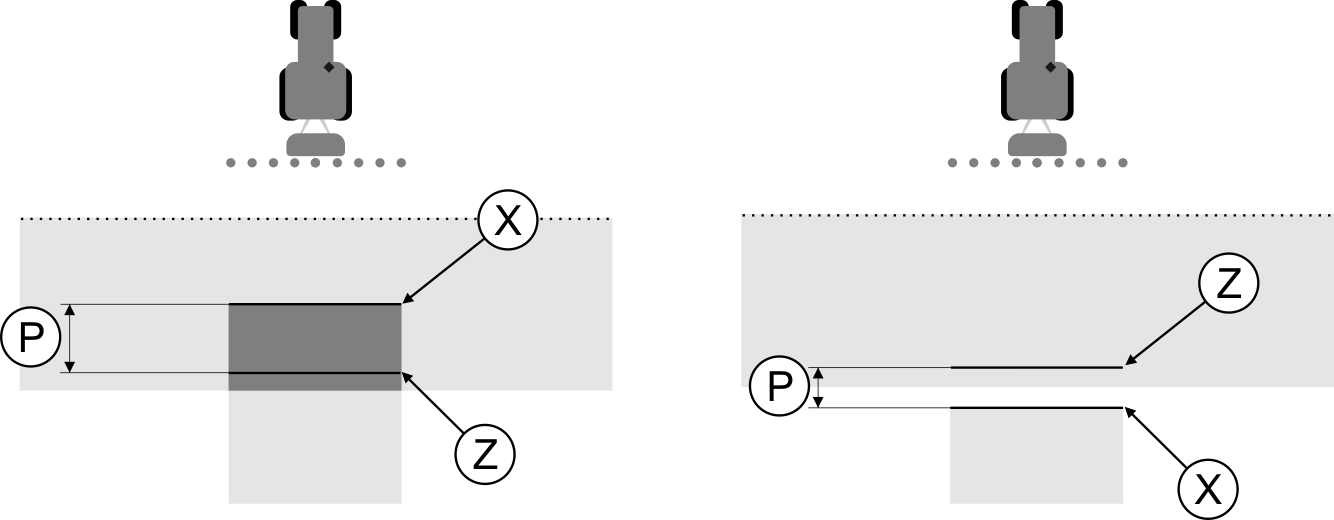

Линии для параметра "Задержка при выкл.". Налево: полевой опрыскиватель выключается слишком поздно. Направо: полевой опрыскиватель выключается слишком рано.

P	Расстояние между необходимой линией опрыскивания Z и фактической линией опрыскивания X	X	Фактическая линия опрыскивания Здесь полевой опрыскиватель прекращает опрыскивание.
		Z	Необходимая линия опрыскивания Здесь полевой опрыскиватель должен прекратить опрыскивание. При этом необходимо предусмотреть небольшое перекрытие шириной 10 см, так как сброс давления занимает определенное время.

В обоих случаях (слева и справа) параметр "Задержка при выкл." настроен неправильно:

▪: Налево: полевой опрыскиватель выключается слишком поздно. Задержку необходимо увеличить.

▪: Направо: полевой опрыскиватель выключается слишком рано. Задержку необходимо уменьшить.

Порядок действий

1.: Сравните разметку на поле с чертежами.

⇨: Теперь вы знаете, выключается ли полевой опрыскиватель слишком поздно или слишком рано.
