Разметка границ опрыскивания - для параметра "Задержка при вкл."

На этом этапе необходимо разметить, где полевой опрыскиватель начинает опрыскивать, когда покидает обрабатываемый участок. Также необходимо определить, где должно начинаться опрыскивание.

Это позволит узнать, включается ли полевой опрыскиватель слишком поздно или слишком рано.

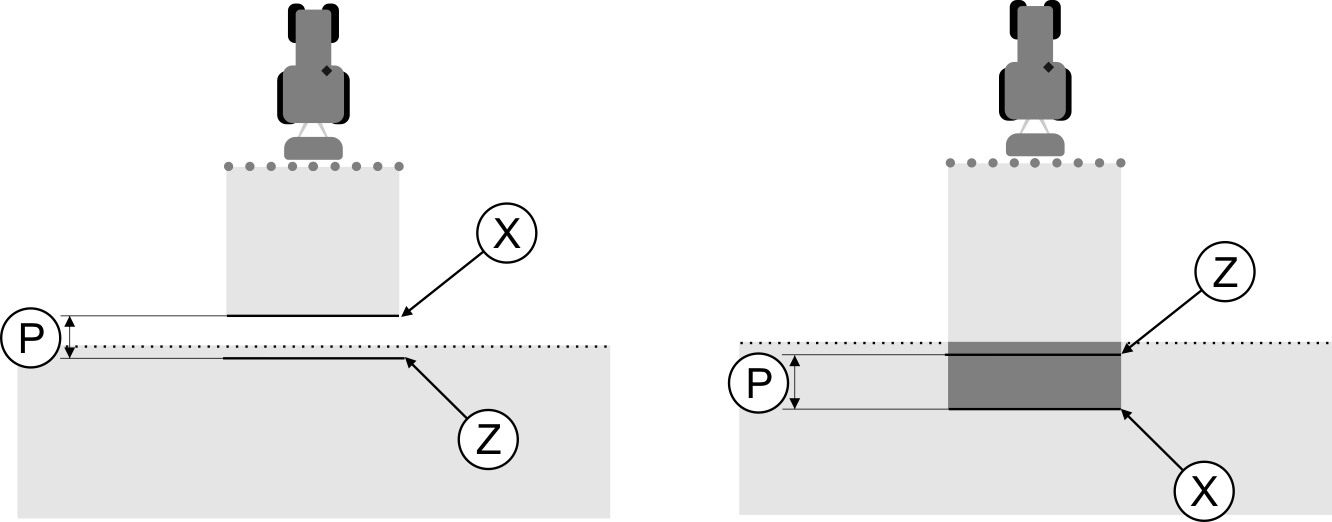

На следующих рисунках показано, какие линии необходимо разметить на поле, чтобы рассчитать параметр "Задержка при вкл.".

Линии для параметра "Задержка при вкл.". Налево: полевой опрыскиватель включается слишком поздно. Направо: полевой опрыскиватель включается слишком рано.

P	Расстояние между необходимой линией опрыскивания Z и фактической линией опрыскивания X	X	Фактическая линия опрыскивания Здесь полевой опрыскиватель начинает выполнять опрыскивание.
		Z	Необходимая линия опрыскивания Здесь полевой опрыскиватель должен начинать опрыскивание. При этом необходимо предусмотреть небольшое перекрытие шириной 10 см, так как нарастание давления занимает определенное время.

В обоих случаях (слева и справа) параметр "Задержка при вкл." настроен неправильно:

▪: Налево: полевой опрыскиватель включается слишком поздно. Задержку необходимо увеличить.

▪: Направо: полевой опрыскиватель включается слишком рано. Задержку необходимо уменьшить.

Порядок действий

1.: Сравните разметку на поле с чертежами.

⇨: Теперь вы знаете, включается ли полевой опрыскиватель слишком поздно или слишком рано.
