Параметры машин

Параметры машины необходимы в следующих случаях:

▪: Если вы хотите создать профиль новой машины

▪: Если вы хотите изменить профиль машины

На следующих страницах содержатся пояснения ко всем параметрам машин.

Рабочая ширина

Этот параметр отображает установленную рабочую ширину агрегата.

Количество секций

Введите здесь, из скольких выключаемых секций состоит машина. У полевого опрыскивателя это клапаны секций; у распределителя удобрений или сеялки это могут быть половины рабочих ширин.

Этот параметр служит для передачи правильного количества секций в модуль SECTION-View, чтобы Вы вручную могли переключать секции.

Каждая секция появляется в рабочем шаблоне в виде части рабочей балки.

Секции

Открывает шаблон, в котором Вы можете ввести ширину каждой секции машины.

Степень перекрытия

Степень перекрытия при обработке клинообразного участка.

На настроенную "степень перекрытия" для внешних секций оказывает влияние параметр "Допуск перекрытия".


Степень перекрытия 0%	Степень перекрытия 50%	Степень перекрытия 100%

Возможные значения:

▪: 0% - каждая секция при покидании обработанного участка включается только в том случае, если она полностью покидает участок. При движении по обработанному участку секция выключается только в том случае, если она на 1% находится над обработанным участком.

▪: 50% - каждая секция при покидании обработанного участка включается только в том случае, если она покидает участок на 50%. При движении по обработанному участку секция выключается только в том случае, если она на 50% находится над обработанным участком. При степени перекрытия 50% "допуск перекрытия" не оказывает никакого действия.

▪: 100% - каждая секция при покидании обработанного участка включается сразу же, если она покидает участок на 1%. При движении по обработанному участку секция выключается только в том случае, если она на 100% находится над обработанным участком.

Допуски перекрытия

Смотрите здесь

Допуск перекр.гр. поля

Смотрите здесь

GPS-приёмник влево/вправо

Здесь введите, насколько влево или вправо от продольной оси транспортного средства смонтирован GPS-приёмник.

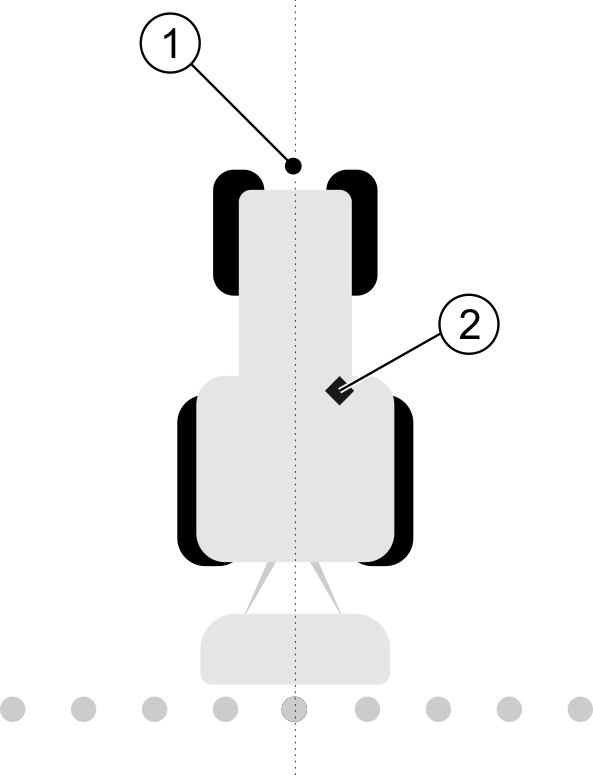

Позиция GPS-приёмника

Продольная ось транспортного средства

GPS-приёмник

Справа от продольной оси транспортного средства

Положение GPS-приёмника, которое Вы внесли в приложение Tractor-ECU, игнорируется TRACK-Leader, если Вы используете профили машин. Поэтому Вы в этом месте должны игнорировать значения из приложения Tractor-ECU.

Возможные значения:

▪: Введите отрицательное значение. Например: - 0,20 м

: Если GPS-приёмник находится слева от продольной оси.

▪: Введите положительное значение. Например: 0,20 м

: Если GPS-приёмник находится справа от продольной оси.

GPS-приёмник вперёд/назад

Расстояние от GPS-приёмника до точки обработки. Точкой обработки являются, например, штанги полевого опрыскивателя. У распределителя удобрений это рассеиватели.

Возможные значения:

▪: Введите отрицательное значение, например: - 4,00 м

: Если GPS-приёмник находится позади точки обработки.

▪: Введите отрицательное значение, например: 4,00 м

: Если GPS-приёмник находится перед точкой обработки, введите положительное значение.

Датчик раб. положения

Установлен ли на машине датчик рабочего положения?

Датчик рабочего положения распознает, что сельскохозяйственное оборудование включено, и передает эту информацию в терминал. Датчик имеется на многих тракторах и доступен через сигнальный штепсельный разъем.

Возможные значения:

▪: "Да"

▪: "Нет"

Обратная логика датчика

Инвертирована ли логика датчика рабочего положения?

▪: "Да" - Запись обработки начинается тогда, когда датчик рабочего положения не занят. Он завершается, когда рабочий датчик становится занятым.

▪: "Нет" - Запись обработки начинается тогда, когда датчик рабочего положения занят. Он завершается, когда рабочий датчик перестает быть занятым.

Тип машины

Этот параметр определяет, каким образом рабочая балка должна следовать за символом GPS-приёмника.От этого параметра зависит, насколько точно должно рассчитываться положение рабочей полосы и полос захвата. Если этот параметр активирован, то программное обеспечение всегда пытается точно рассчитать положение каждой полосы захвата. На экране рабочая полоса точно следует колее трактора. Благодаря этому отображение проходов на экране и работа SECTION-Control выполняется точнее, чем когда этот параметр деактивирован.

Возможные значения:

▪: "Самоход."

: Настройка для самоходных сельскохозяйственных машин.

▪: "прицепная"

: Настройка для сельскохозяйственных машин, прицепляемых к трактору.

▪: "деактивирован"

: Настройка для навесных орудий.

Экран функции Lightbar

Вид экрана функции Lightbar.

Возможные значения:

▪: "Отключен"

: Деактивирует экран функции Lightbar.

▪: "Графически"

: Активирует экран функции Lightbar в графическом режиме

▪: "Текстовый модус"

: Активирует экран функции Lightbar в текстовом модусе

▪: Вид "SECTION-View"

: Активирует вид "SECTION-View"

Тип механизма

Используйте этот параметр для определения типа сельскохозяйственного прибора.

Имеются следующие типы механизмов:

▪: Распылитель

▪: Распределитель удобрений

▪: Сеялка

▪: Уборочная машина

▪: Неопределенная система

Картина рассеивания распределителя удобрений

Если Вы хотели бы, чтобы производительность была точной при проходе зоны разворота или обработанной площади, Вы можете указать картину рассеивания распределителя удобрений.

Для определения картины рассеивания у распределителя удобрений используйте следующие параметры:

▪: "Ширина падения"

: Это расстояние между рассеивателями и серединой картины рассеивания.

: Ширина падения = (рабочая длина/2) + (расстояние между линией выключения и рассеивателями)

▪: "Рабочая длина"

: Расстояние между линией выключения и линией включения в картине рассеивания.

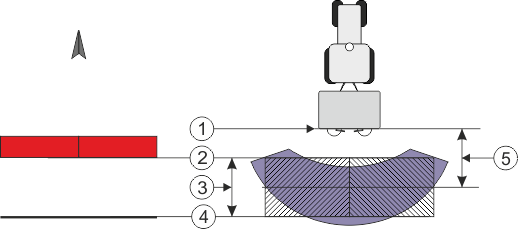

Параметр "Ширина падения" и "Рабочая длина"

	Рассеиватели		Линия включения Когда эта линия покидает зону разворота, происходит включение внесения.
	Линия выключения Если эта линия попадает в зону разворота, то происходит прерывание внесения.		Ширина падения
	Рабочая длина Область между линией выключения и линией включения.

Порядок действий

Вы должны это сделать, чтобы параметры появились в списке:

1.: Настройте параметр "Тип механизма" на "Распределитель удобрений".

⇨: Параметр "Ширина падения" и "Рабочая длина" появляются в меню.

Смещение машины

Этот параметр можно использовать для настройки смещений рабочей ширины влево или вправо. Введите, на сколько см середина рабочей ширины смещена от середины трактора.

Налево: трактор с рабочим устройством; направо: трактор с двумя рабочими устройствами

Смещение устройства расстояние между продольной осью трактора и серединой рабочей ширины

Общая рабочая ширина

Возможные значения:

▪: Введите положительное значение. Например: 90 см

: Если устройство смещено вправо.

▪: Введите отрицательное значение. Например: -90 см

: Если устройство смещено влево.

Принцип работы

При вводе в этом параметра значения, отличного от 0, происходит следующее:

▪: в рабочем шаблоне появляется красная направляющая, которая рисуется на расстоянии от голубой направляющей колеи.

▪: Рабочая панель смещается в сторону. Точно в ее середине проходит голубая направляющая.

После настройки смещения устройства вы должны немного иначе управлять TRACK-Leader:

1.: рулите транспортным средством так, чтобы стрелка всегда следовала за красной линией. По середине рабочей панели отображается голубая направляющая.

Направляющие у агрегатов со смещением

	Красная направляющая - отмечает середину трактора		Голубая направляющая - отмечает середину рабочей ширины
	Стрелка - отмечает положение GPS-приёмника		Рабочая панель
