Bedienungsanleitung - Marcar limites da pulverização

Marcar limites da pulverização - para inércia se desligado

Nesta fase, você deverá marcar onde o pulverizador agrícola parará de pulverizar se entrar em uma superfície processada. Também se deve determinar onde a pulverização deve parar no futuro.

Assim, você vai saber se o pulverizador agrícola se desliga tarde ou cedo demais.

As seguintes figuras mostram que linhas se devem marcar no campo para poder calcular o parâmetro "Inércia se desligado".

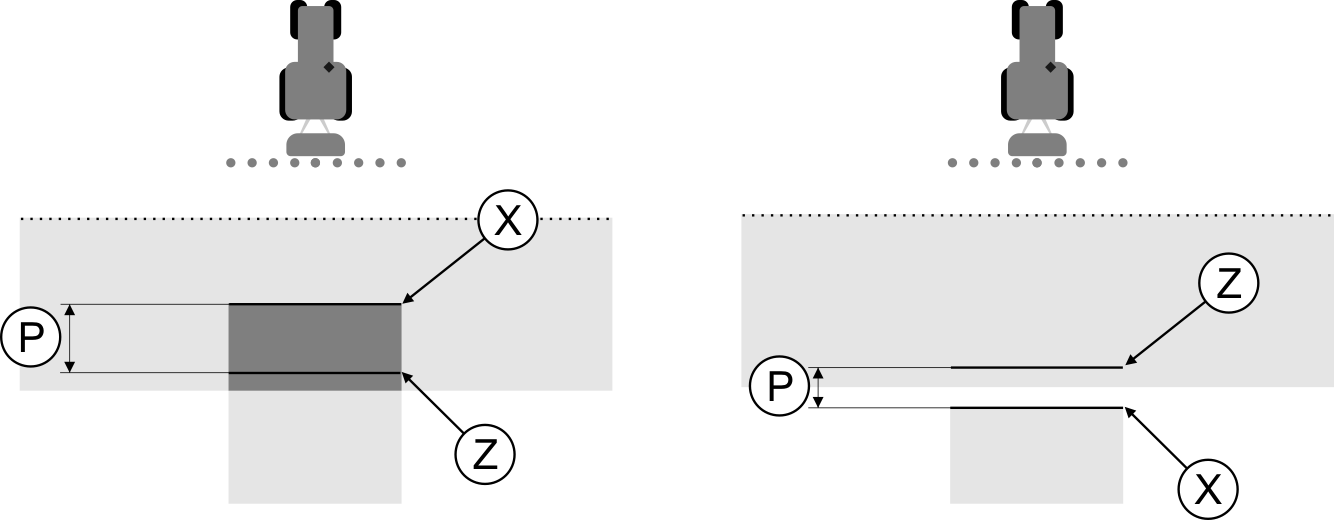

Linhas para o parâmetro "Inércia se desligado". À esquerda: O pulverizador agrícola desliga-se tarde demais. À direita: O pulverizador agrícola desliga-se cedo demais.

P	Distância entre a linha de pulverização Z desejada e a linha de pulverização X real.	X	Linha de pulverização real O pulverizador agrícola para de pulverizar aqui.
		Z	Linha de pulverização desejada O pulverizador agrícola deve parar de pulverizar aqui. Deve-se planejar uma pequena sobreposição de 10 cm com base no tempo de supressão da pressão.

O parâmetro "Inércia se desligado" está incorretamente configurado nos dois casos (esquerda e direita):

▪: À esquerda: O pulverizador agrícola desliga-se tarde demais. A inércia deve ser aumentada.

▪: À direita: O pulverizador agrícola desliga-se cedo demais. A inércia deve ser reduzida.

Procedimento

1.: Compare as marcações no campo com os desenhos.

⇨: Agora você já sabe se o pulverizador agrícola se desliga tarde ou cedo demais.
