Calibrar o sinal GPS

Na calibração do sinal GPS, o receptor GPS deve encontrar-se exatamente onde esteve na definição do ponto de referência.

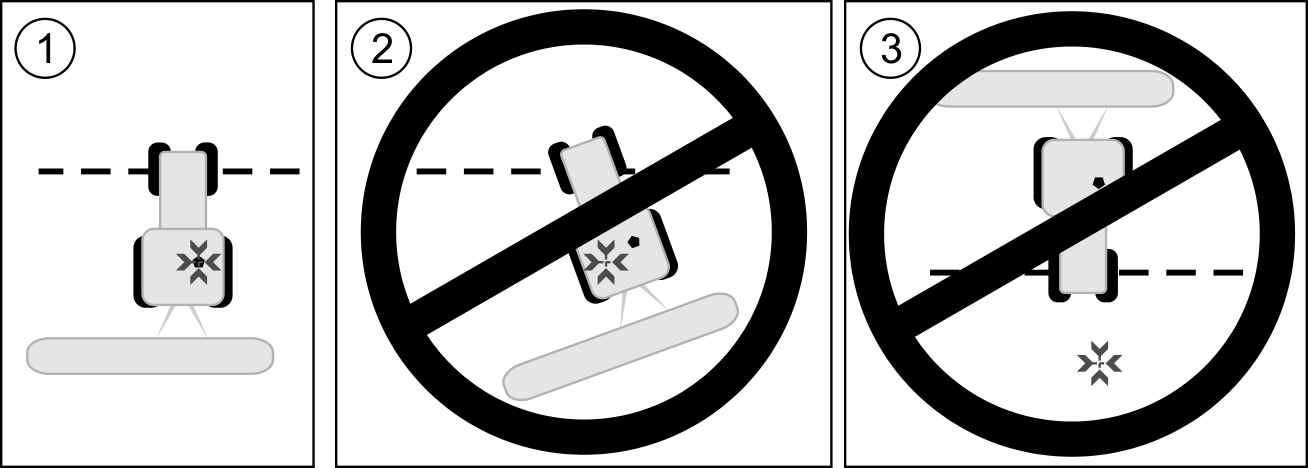

Position des Traktors beim Kalibrieren

Posição do receptor GPS em relação ao ponto de referência na calibração do sinal GPS

	Posição do ponto de referência
	Receptor GPS no telhado da cabine do trator

Quando calibrar?

Deve-se calibrar o sinal GPS nos seguintes casos:

▪: Antes do início de cada trabalho

▪: Caso se verifique que se está avançando em uma faixa, mas na tela se vê um desvio.

▪: Quando um triângulo vermelho ao lado de um símbolo de função estiver piscando

Procedimento

1.: Avance na entrada do campo ao "ponto de referência".

2.: Posicione o trator com as duas rodas dianteiras na linha.
O trator deve estar no mesmo ângulo como durante a definição do ponto de referência. A distância do ponto fixo na beira da estrada deve ser igual à definição do ponto de referência.

3.: - Aperte.

4.: - Aperte.

5.: - Aperte.

⇨: O programa determina durante 15 segundos a posição instantânea. Em caso de calibração nova do ponto de referência, a calibração antiga é sobrescrita.

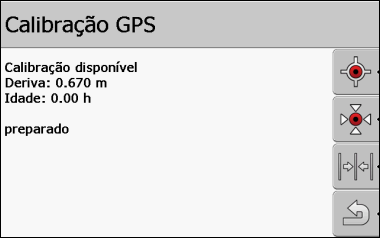

⇨: Aparecerá a seguinte máscara:

6.: - Voltar

Na máscara Calibração GPS aparecem os seguintes parâmetros:

▪: Deriva

: Mostra a deriva do ponto de referência desde a definição do ponto de referência. Todos os dados de campo deslocam-se neste valor. A deriva é determinada de novo durante a calibração do sinal GPS.

▪: Idade

: Há quantas horas o sinal GPS foi calibrado pela última vez. Depois do ponto visualizam-se centésimos de hora. Por exemplo: 0,25 h = um quarto de hora = 15 minutos
