Parâmetro da Máquina

Serão necessários os parâmetros da máquina nos seguintes casos:

▪: Se desejar criar o perfil de uma nova máquina

▪: Se desejar alterar um perfil da máquina

Nas seguintes páginas, você encontrará a explicação de todos os parâmetros da máquina.

Larg. trabalho

Este parâmetro indica a largura de trabalho configurada do aparelho.

Quantidade de seções

Informe aqui de quantas seções a máquina é composta. Em um pulverizador agrícola são válvulas de seção; em um pulverizador de adubo ou uma semeadeira podem ser meias larguras de trabalho.

Este parâmetro serve para a transmissão da quantidade correta de seções ao módulo SECTION-View, para que você possa comutar as seções manualmente.

Cada seção aparece como parte da barra de trabalho na máscara de trabalho.

Seções

Abre uma máscara, na qual você pode inserir a largura de cada seção da máquina.

Grau de sobreposição

Grau de sobreposição durante o processamento de uma superfície cuneiforme.

Em caso de seções externas, o "Grau de sobreposição" configurado é influenciado pelo parâmetro "Tolerância de sobreposição".

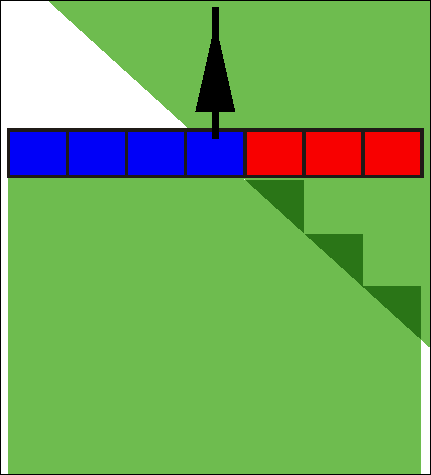

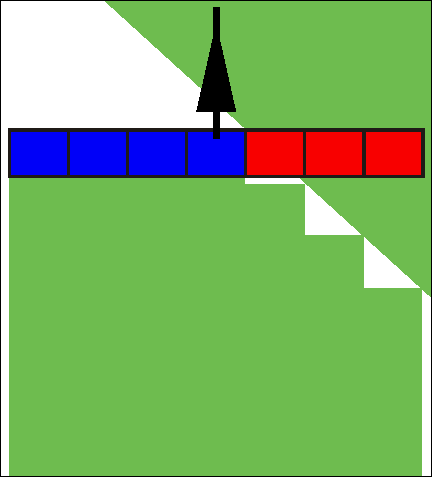

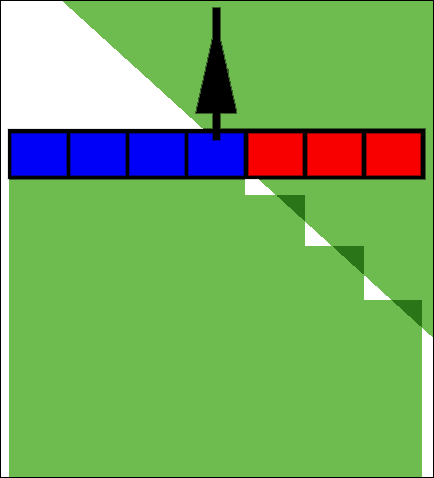

0% grau de sobreposição	50% grau de sobreposição	100% grau de sobreposição

Valores possíveis:

▪: 0% - ao sair da superfície processada, cada seção será ligada apenas se sair totalmente da superfície. Ao entrar em uma superfície processada, a seção só será desligada se 1% da seção se encontrar sobre a superfície processada.

▪: 50% - ao sair da superfície processada, cada seção será ligada apenas se sair da superfície em 50%. Ao entrar em uma superfície processada, a seção só será desligada se 50% da seção se encontrar sobre a superfície processada. Em caso de "grau de sobreposição" 50%, a "tolerância de sobreposição" é irrelevante.

▪: 100% - ao sair de uma superfície processada, cada seção será ligada imediatamente se 1% dela sair da superfície. Ao entrar em uma superfície processada, a seção só será desligada se 100% da seção se encontrar sobre a superfície processada.

Tolerância de sobreposição

Veja aqui

Tol. sobrep. limite campo

Veja aqui

Receptor GPS esq./dir.

Insira aqui a que distância à esquerda ou à direita do eixo longitudinal do veículo ou do trator está montado o receptor GPS.

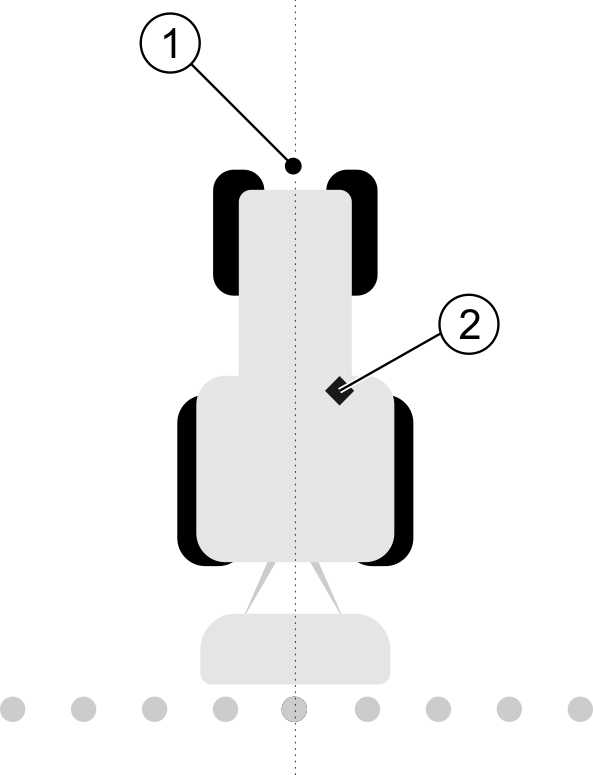

Posição do receptor GPS

Eixo longitudinal do veículo

Receptor GPS

Está do lado direito do eixo longitudinal do veículo

A posição do receptor GPS que você registrou na aplicação Tractor-ECU é ignorada pelo TRACK-Leader, quando você usa os perfis de máquina. Por isso você deve ignorar esses valores da aplicação Tractor-ECU neste ponto.

Valores possíveis:

▪: Introduza um valor negativo, por exemplo: - 0.20m

: Se o receptor GPS se encontrar do lado esquerdo do eixo longitudinal.

▪: Introduza um valor positivo, por exemplo: 0.20m

: Se o receptor GPS se encontrar do lado direito do eixo longitudinal.

Receptor GPS frente/atrás

Distância do receptor GPS do ponto de cultivo. O ponto de cultivo é, por exemplo, a barra de um pulverizador agrícola. Em uma máquina fertilizadora são os discos dispersores.

Valores possíveis:

▪: Introduza um valor negativo, por exemplo: - 4.00m

: Se o receptor GPS se encontrar atrás do ponto de cultivo.

▪: Introduza um valor positivo, por exemplo: 4.00m

: Se o receptor GPS se encontrar à frente do ponto de cultivo.

Sensor posição operacional

Um sensor da posição operacional está instalado na máquina?

O sensor de posição operacional é um sensor que reconhece quando um aparelho agrícola está ligado e transmite esta informação para o terminal. O sensor está disponível em muitos tratores e acessível através da tomada de sinal.

Valores possíveis:

▪: "Sim"

▪: "Não"

Lógica de sensor invertida

A lógica do sensor da posição operacional está invertida?

▪: "Sim" - O registro de processamento começa se o sensor da posição operacional não estiver ocupado. Ele termina se o sensor da posição operacional estiver ocupado.

▪: "Não" - O registro do processamento começará se o sensor da posição operacional estiver ocupado. Ele terminará se o sensor da posição operacional não estiver mais ocupado.

Modelo da máquina

Este parâmetro decide sobre o modo pelo qual a barra de trabalho deve seguir o símbolo do receptor GPS.

Valores possíveis:

▪: "Autopropulsor"

: Configurações para aparelhos agrícolas autopropulsores.

▪: "de reboque"

: Configurações para aparelhos agrícolas que sejam puxados por um trator.

▪: "desativada"

: Configuração para aparelhos aplicados.

LightBar da tela

Tipo de LightBar da tela.

Valores possíveis:

▪: "desativada"

: Desativa LightBar da tela

▪: "Gráfico"

: Ativa LightBar da tela no modo gráfico

▪: "Modo de texto"

: Ativa LightBar da tela no modo de texto

▪: "SECTION-View"

: Ativa SECTION-View

Tipo de aparelho

Utilize este parâmetro para determinar o tipo do aparelho agrícola.

Existem os seguintes tipos de aparelho:

▪: Pulverizador

▪: Máquina fertilizadora

▪: Máquina semeadora

▪: Colheitadeira

▪: Sistema indeterminado

Figura de dispersão de uma máquina fertilizadora

Se você quiser que a aplicação seja precisa ao passar pela cabeceira ou superfície cultivada, você poderá especificar a figura de dispersão da máquina fertilizadora.

Para determinar a figura de dispersão na máquina fertilizadora, utilize os seguintes parâmetros:

▪: "Amplitude de dispersão"

: Ela é a distância entre os discos dispersores e o centro da figura de dispersão.

: Amplitude de dispersão = (Comprimento de trabalho/2) + (Distância entre a linha de desligamento e os discos dispersores)

▪: "Comprimento de trabalho"

: Distância entre linha de desligamento e linha de ligamento na figura de dispersão.

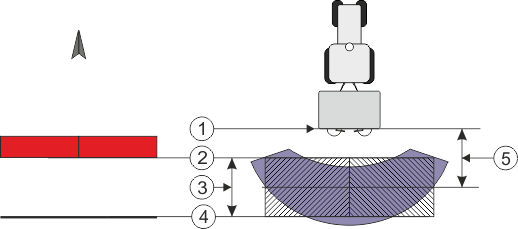

Parâmetros "Amplitude de dispersão" e "Comprimento de trabalho"

	Discos de dispersão		Linha de ligamento Quando esta linha deixar a cabeceira, então a aplicação é iniciada.
	Linha de desligamento Quando esta linha entrar na cabeceira, então a aplicação é interrompida.		Amplitude de dispersão
	Comprimento de trabalho Faixa ente a linha de desligamento e a linha de ligamento.

Procedimento

Você deve fazer o seguinte, para que os parâmetros apareçam na lista:

1.: Ajuste o parâmetro "Tipo de aparelho" para "Máquina fertilizadora".

⇨: Os parâmetros "Amplitude de dispersão" e "Comprimento de trabalho" aparecerão no menu.

Dispositivos desalinhamento

Você pode usar este parâmetro para ajustar deslocamentos da largura de trabalho para a esquerda ou para a direita. Insira por quantos cm o centro da largura de trabalho está deslocada do centro do trator.

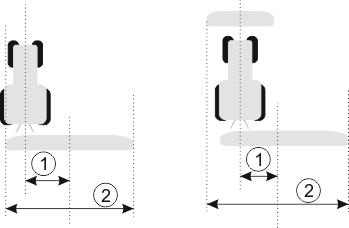

À esquerda: Trator com um dispositivo de trabalho; À direita: Trator com dois dispositivos de trabalho

Desalinhamento de dispositivos – Distância entre o centro do trator e o centro da largura de trabalho total

Largura de trabalho total

Valores possíveis:

▪: Introduza um valor positivo, por exemplo: 90cm

: Se o dispositivo estiver desalinhado para a direita.

▪: Introduza um valor negativo, por exemplo: -90cm

: Se o dispositivo estiver desalinhado para a esquerda.

Modo de funcionamento

Caso insira neste parâmetro um valor diferente de 0, acontecerá o seguinte:

▪: Na tela de trabalho aparecerá uma linha guia vermelha, desenhada a uma distância da linha guia azul.

▪: A barra de trabalho é deslocada para um lado. A linha guia azul transcorre exatamente pelo seu centro.

Após o ajuste do desalinhamento de dispositivos você deverá operar o TRACK-Leader um pouco diferente:

1.: Dirija o veículo de modo que a seta siga sempre a linha vermelha. Então o centro da barra de trabalho seguirá a linha guia azul.

Linhas guias para dispositivos com desalinhamento

	Linha guia vermelha – marca o centro do trator		Linha guia azul – marca o centro da largura de trabalho
	Seta - marca a posição do receptor GPS		Barra de trabalho
