Inserire un nuovo formato della scheda di applicazione
Qualora nell'importazione di una scheda di applicazione la sua struttura fosse sconosciuta al software, sarà necessatio inserire un nuovo formato.
I formati verranno salvati direttamente nella memoria interna del terminale. Devono essere inseriti su ogni terminale singolarmente.

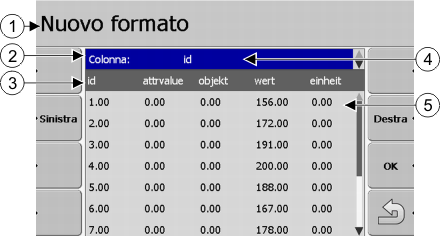

Schermata "Nuovo formato"
Denominazione della schermata
Denominazione della colonna selezionata
Campo di selezione di una colonna
Dati della tabella
Dati proveniente da un file con estensione .shp
Intestazioni della tabella
Le intestazioni delle colonne vengono definite al momento della crezione della scheda di applicazione con il software del PC.





Elementi di comando


Elemento di comando
Funzione
 Drehrad drehen
Per selezionare il nome della colonna
Sinistra
Se la tabella è più grande dello schermo, scorrere a sinistra.
Destra
Se la tabella è più grande dello schermo, scorrere a destra.
OK
Confermare la selezione


Procedura



Per inserire un nuovo formato della scheda di applicazione, procedere come segue:
þ
È stata selezionata una scheda di applicazione.
þ
È stata richiamata la schermata "Seleziona formato".
1.
Premere - "Nuovo".
⇨
Appare la seguente schermata: "Nuovo formato"
2.
 Drehrad drehen - Scegliere nella riga "Colonna" quella denominazione della colonna che contiene il valore desiderato.
3.
Per confermare la selezione, premere "OK".
⇨
Appare la seguente schermata: "Nome del formato"
4.
Immettere il nuovo nome del formato.
⇨
Appare la seguente schermata: "Unità"
5.
Scegliere l'unità, nella quale sono espressi i valori della scheda di applicazione.
6.
Premere "OK".
⇨
Appare la seguente schermata: "Seleziona formato".
⇨
Nella riga "Formato" verrà indicato il nome del formato nuovo.
7.
Premere "OK".
⇨
Verrà caricata la scheda di applicazione. In caso di una scheda di applicazione grande, l'operazione potrebbe richiedere un certo tempo.
⇨
Appare la seguente schermata: "Schede di applicazione"
