Gépek paraméterei
A gépparaméterekre az alábbi esetekben van szüksége:
- ▪
- Ha egy új gép gépprofilját szeretné létrehozni
- ▪
- Ha módosítani szeretne egy gépprofilt
A következő oldalakon valamennyi gépparaméter magyarázatát megtalálja.
Munkaszélesség
Ez a paraméter a munkagép beállított munkaszélességét mutatja.
Szakaszok száma
Itt adhatja meg, hogy hány lekapcsolható szakaszból áll a gép. A permetezőgépnél ezek a szakasz-szelepek; trágyaszórónál vagy vetőgépnél ez lehet a fél munkaszélesség.
Ez a paraméter a szakaszok helyes darabszámának a SECTION-View modulra történő átvitelét szolgálja, hogy a szakaszokat manuálisan kapcsolhassa.
Minden szakasz a munkagépet jelölő sáv részeként jelenik meg a munkamaszkon.
Szakaszok
Megnyit egy maszkot, amelyben megadhatja, hogy milyen szélesek a gép szakaszai.
Átfedési szög
Az átfedés foka egy ékformájú terület megmunkálásakor.
A beállított "Átfedési szög"-et a külső szakaszoknál az "Átfedési tolerancia" paraméter befolyásolja.
Lehetséges értékei:
- ▪
- 0% - az egyes szakaszok csak akkor kapcsolnak be egy megmunkált terület elhagyásakor, ha az adott szakasz teljesen elhagyja a területet. Egy megmunkált terület bejárásakor az adott szakasz csak akkor kapcsol ki, ha a szakasz 1%-ban a megmunkált területen van.
- ▪
- 50% - az egyes szakaszok csak akkor kapcsolnak be egy megmunkált terület elhagyásakor, ha az adott szakasz 50%-ban elhagyja a területet. Egy megmunkált terület bejárásakor az adott szakasz csak akkor kapcsol ki, ha a szakasz 50%-ban a megmunkált területen van. 50%-os "Átfedési szög" esetén az "Átfedési tolerancia" már semmilyen hatást sem gyakorol.
- ▪
- 100% - A megmunkált terület elhagyásakor az összes szakasz azonnal bekapcsol, ha az adott szakasz 1%-ban elhagyja a területet. Egy megmunkált terület bejárásakor az adott szakasz csak akkor kapcsol ki, ha a szakasz 100%-ban a megmunkált területen van.
GPS-vevő bal/jobb
Adja itt meg, hogy a GPS-vevő mennyivel van balra vagy jobbra felszerelve a hosszanti tengelytől.
A GPS-vevő pozíciója
A GPS-vevő pozícióját, amit a Tractor-ECU alkalmazásban adott meg, a TRACK-Leader figyelmen kívül hagyja, ha a gépprofilokat használja. Ezért ezen a helyen a Tractor-ECU alkalmazás értékeit Önnek is figyelmen kívül kell hagynia.
Lehetséges értékei:
- ▪
- Negatív értéket adjon meg, pl.: - 0.20m
- Ha a GPS-vevő a hosszanti tengelytől balra található.
- ▪
- Pozitív értéket adjon meg, pl.: 0.20m
- Ha a GPS-vevő a hosszanti tengelytől jobbra található.
GPS-vevő elöl/hátul
A GPS-vevő távolsága a megmunkálási ponttól. A megmunkálási pont pl. a szórókeret egy szántóföldi permetezőnél. A trágyaszóró esetében ezek a szórótárcsák.
A GPS-vevő pozícióját, amit a Tractor-ECU alkalmazásban adott meg, a TRACK-Leader figyelmen kívül hagyja, ha a gépprofilokat használja. Ezért ezen a helyen a Tractor-ECU alkalmazás értékeit Önnek is figyelmen kívül kell hagynia.
Lehetséges értékei:
- ▪
- Negatív értéket adjon meg, pl.: - 4.00m
- Ha a GPS-vevő a megmunkálási pont mögött található.
- ▪
- Pozitív értéket adjon meg, pl.: 4.00m
- Ha a GPS-vevő a megmunkálási pont előtt található.
Munkaállás-érzékelő
A géphez van szerelve egy munkaállás-érzékelő?
A munkaállás-érzékelő egy érzékelő, amely felismeri, hogy egy mezőgazdasági készülék van bekapcsolva és továbbítja annak adatait a terminálhoz. Sok traktornál ez az érzékelő rendelkezésre áll és a jelkonnektoron keresztül érhető el.
Lehetséges értékei:
- ▪
- „Igen”
- ▪
- „Nem“
Invertált érzékelőlogika
A munkaállás-érzékelő érzékelőlogikája invertálva van?
- ▪
- „Igen“ - A feldolgozás felvétele akkor kezdődik, ha a munkaállás-érzékelő nem foglalt. Akkor ér véget, ha a munkaállás-érzékelő foglalt.
- ▪
- „Nem“ - A feldolgozás felvétele akkor kezdődik, ha a munkaállás-érzékelő foglalt. Akkor ér véget, ha a munkaállás-érzékelő nem foglalt többé.
Gépmodell
Ez a paraméter dönt arról, hogy mi módon kövesse a munkagépet jelölő sáv a GPS-vevőt jelölő ikont.
Lehetséges értékei:
- ▪
- "önjáró”
- Beállítás önjáró mezőgazdasági gépek esetén.
- ▪
- "vontatott”
- Traktor által vontatott mezőgazdasági gépekhez tartozó beállítás.
- ▪
- "nincs aktiválva”
- Beállítás függesztett gépekhez.
Képernyő-ledsor
A képernyő-ledsor típusa.
Lehetséges értékei:
- ▪
- "Deaktiválva“
- Kikapcsolja a képernyő-ledsort
- ▪
- "Grafikus“
- Aktiválja a képernyő-ledsort grafikus módban
- ▪
- "Szöveges“
- Aktiválja a képernyő-ledsort szöveges módban
- ▪
- "SECTION-View“
- Aktiválja a SECTION-View rendszert
Géptípus
Ezt a paramétert a mezőgazdasági eszköz típusának meghatározásához használhatja.
A következő géptípusok léteznek:
- ▪
- Permetező
- ▪
- Trágyaszóró
- ▪
- Vetőgép
- ▪
- Aratótógép
- ▪
- Nem meghatározott rendszer

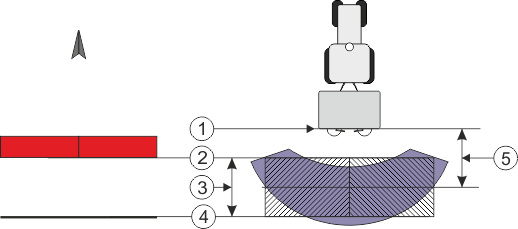

Egy trágyaszóró szórásképe
Ha azt szeretné, hogy a fordulósáv vagy egy megmunkált terület bejárásakor a kijuttatás precíz legyen, akkor specifikálhatja a trágyaszóró szórásképét.
A szóráskép meghatározásához a trágyaszóró esetében a következő paramétereket használja:
- ▪
- "Szórási szélesség"
- A szórótárcsák és a szóráskép közepe közötti távolság.
- Szórási szélesség = (munkahossz/2) + (kikapcsolási vonal és a szórótárcsák közti távolság)
- ▪
- "Munkahossz"
- Kikapcsolási vonal és bekapcsolási vonal közötti távolság a szórásképben.
Eljárásmód
Ezt kell tennie, hogy a paraméterek a listában megjelenjenek:
- 1.
- Állítsa be a "Típus" paramétert a "Műtrágyaszóró"-ra.
- ⇨
- A menüben megjelenik a "Szórási szélesség" és "Munkahossz" paraméter.
Munkagép középpont eltolás
Ezzel a paraméterrel állíthatja be a munkaszélesség balra vagy jobbra történő eltolását. Adja meg, hogy hány cm-rel van eltolva a munkaszélesség közepe a traktor közepétől.
Lehetséges értékei:
- ▪
- Pozitív értéket adjon meg, pl.: 90cm
- Ha a munkagép jobbra van eltolva.
- ▪
- Negatív értéket adjon meg, pl.: -90cm
- Ha a munkagép balra van eltolva.
Működési módja
Ha ennél a paraméternél 0-tól eltérő értéket ad meg, a következő történik:
- ▪
- A munkamaszkban a kék vezetővonaltól adott távolságra egy piros vezetővonal jelenik meg.
- ▪
- A munkaoszlop eltolódik az egyik oldalra. Pontosan a közepén fut a kék vezetővonal.
A munkagép középpont eltolás beállítása után a TRACK-Leader kezelése némileg megváltozik:
- 1.
- Kormányozza úgy a járművet, hogy a nyíl mindig a piros vonalat kövesse. A munkaoszlop közepe ekkor a kék vezetővonalat követi.
Vezetővonalak eltolással dolgozó gépeknél
