SECTION-Control konfigurálása
Ebben a konfigurálási lépésben konfigurálja az ISOBUS vezérlő számítógép részére a szakaszolást.
Az alkalmazás az ISO-ID alapján minden ISOBUS-vezérlő számítógépet felismer és mindegyikhez saját profilt készít. Így a műtrágyaszóró számára teljesen más paramétereket konfigurálhat, mint a vetőgéphez vagy szántóföldi permetezőhöz.
Eljárásmód
- þ
- Az "Általános" menüben a "SECTION-Control" paraméter aktiválva van.
- ⇨
- Egy lista jelenik meg minden ISOBUS-munkaszámláló profiljával, amik valamikor egyszer már a terminálhoz csatlakoztatva voltak. Minden alkalommal, amikor a terminálhoz egy új ISOBUS-munkaszámlálót csatlakoztat, egy új profil készül.
- 2.
- A forgógombbal kattintson rá arra az ISOBUS-munkaszámlálóra, amihez SECTION-Control-t szeretne konfigurálni. A csatlakoztatott munkaszámláló zöld ponttal van jelölve.
- ⇨
- Megjelenik a beállított paraméterek listája.
- 3.
- Paramétereket beállítani. A következő oldalakon találja ezek magyarázatát.
Paraméterek a SECTION-Control-hoz
Átfedési szög
Az átfedés foka egy ékformájú terület megmunkálásakor.
A beállított "Átfedési szög"-et a külső szakaszoknál az "Átfedési tolerancia" paraméter befolyásolja.
Lehetséges értékei:
- ▪

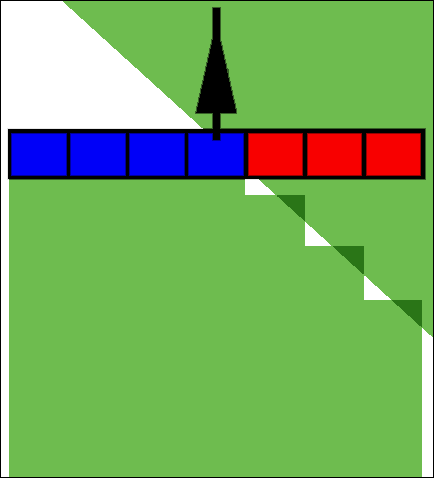

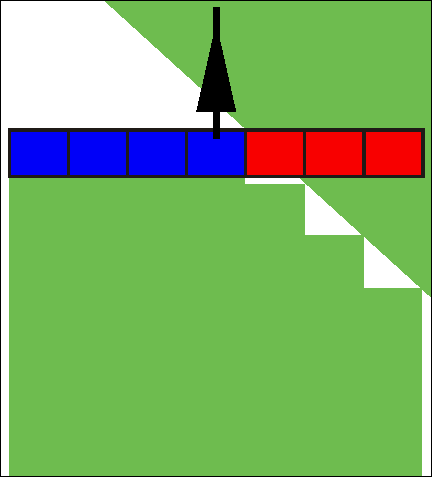

- 0% - az egyes szakaszok csak akkor kapcsolnak be egy megmunkált terület elhagyásakor, ha az adott szakasz teljesen elhagyja a területet. Egy megmunkált terület bejárásakor az adott szakasz csak akkor kapcsol ki, ha a szakasz 1%-ban a megmunkált területen van.
- ▪
- 50% - az egyes szakaszok csak akkor kapcsolnak be egy megmunkált terület elhagyásakor, ha az adott szakasz 50%-ban elhagyja a területet. Egy megmunkált terület bejárásakor az adott szakasz csak akkor kapcsol ki, ha a szakasz 50%-ban a megmunkált területen van. 50%-os "Átfedési szög" esetén az "Átfedési tolerancia" már semmilyen hatást sem gyakorol.
- ▪

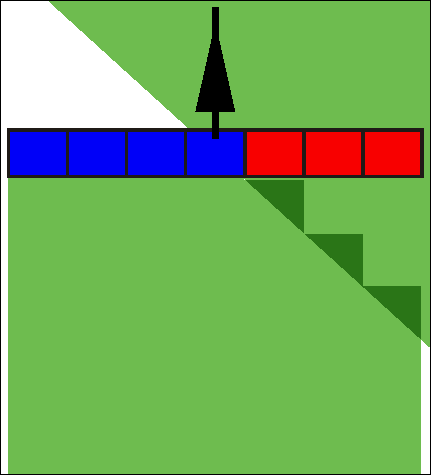

- 100% - A megmunkált terület elhagyásakor az összes szakasz azonnal bekapcsol, ha az adott szakasz 1%-ban elhagyja a területet. Egy megmunkált terület bejárásakor az adott szakasz csak akkor kapcsol ki, ha a szakasz 100%-ban a megmunkált területen van.
Átfedési tolerancia
Ezt a paramétert használhatja a megengedett átfedés meghatározásához. A külső szakaszok csak akkor kapcsolnak, ha az átfedés nagyobb, mint ennek a paraméternek az értéke.
Az "Átfedési tolerancia” csak a külső bal és jobb szakaszt érinti. Ez a paraméter a többi szakaszt nem érinti.
Az alábbi ábrák azt mutatják, hogy miként hat az "Átfedési tolerancia” 0%-os "Átfedési szög” esetén. A beállított átfedési toleranciát az ábrák alatt láthatja.

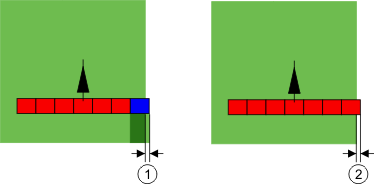

Átfedési tolerancia 0%-os átfedési szögnél - Mindkét esetben 25 cm-es átfedéssel végezték a munkát.
Az "Átfedési szög” paraméter 100%-ra állítása esetén fontos szerepet kap az "Átfedési tolerancia” paraméter a már megmunkált terület elhagyása közben. Például egy már megmunkált fordulósávban történő forduláskor.

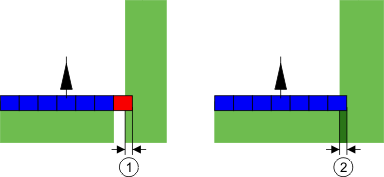

Átfedési tolerancia 100%-os átfedési szögnél - A megmunkált területről mindkét esetben 25 cm-rel tértek le.
Lehetséges értékei:
Javaslat: Ha DGPS segítségével dolgozik, akkor az átfedési tolerancia nem lehet 30 cm-nél kevesebb. Nagy szakaszokkal rendelkező munkagépek esetén, mint pl. a műtrágyaszórók, állítsa be az értékeket ennek megfelelően.
- ▪
- Tolerancia 0 cm
- A külső szakasz kikapcsol, ha csak minimális mértékben található egy megmunkált terület felett. Ha a szakasz ezt a területet csak minimálissal is elhagyja, újra bekapcsol.
- ▪
- Másik érték
- A külső szakasz be- vagy lekapcsol, ha az átfedés nagyobb mint az érték.
- ▪
- Maximális érték
- A külső szakasz szélességének a fele.
Átfedési tolerancia táblahatár
Használja ezt a paramétert annak elkerülésére, hogy a legkisebb átfedés esetén a területhatáron a szakasz bekapcsoljon.
A paraméter úgy működik, mint az "Átfedési tolerancia", azonban csak a területhatár átlépésekor fejti ki hatását.
A távolság megváltoztatása előtt győződjön arról, hogy ez a pillanatnyi helyzetben a környezet számára biztonságos.
Egymást fedő fúvókák (EDS)
Ez a paraméter csak az egyedi fúvókafunkcióval rendelkező szántóföldi permetezők esetében alkalmazható. Más rendszereken ez nem jelenik meg.
A paraméterrel az állítható be, hogy hány szórófej dolgozzon átfedésben.
Tehetetlenség
A tehetetlenség az az idő, ami egy parancs terminál általi elküldése és a parancs gép általi elvégzése között eltelik.
Ez az idő minden gépnél változhat.
A konfiguráláshoz két paraméterre van szükség:
- ▪
- "Tehetetlenség BE" (bekapcsolásnál)
- ▪
- "Tehetetlenség KI" (kikapcsolásnál)
Ha olyan ISOBUS vezérlő számítógépe van, ami a tehetetlenségi időt továbbítja a SECTION-Control-ra, akkor ezeket a paramétereket nem kell megváltoztatnia. Ebben az esetben értékként az "ISO" szöveg jelenik meg.
Példa
Ha egy szántóföldi permetezőgépnél egy szakasz egy már kezelt terület fölé ér, úgy azt azonnal ki kell kapcsolni. Ehhez a szoftver egy jelet küld a szakasz szelepének kikapcsolásához. Így a szelep bezár és a nyomás a csőben csökken. Egészen addig, amíg a fúvókból már nem jön ki semmi. Ez kb. 400 milliszekundumig tart.
Ez azt eredményezi, hogy a szakasz 400 milliszekundumig átfedve dolgozik.
Ennek elkerüléséhez a "Tehetetlenség KI" paramétert 400 ms-ra kell állítani. Ezek után a jel 400 milliszekundummal korábban jut el a szakasz szelepéhez. Ezáltal a kijuttatás pontosan a megfelelő időben szakítható meg.
Az alábbi ábra szemlélteti, hogyan működik a tehetetlenség. Az ábrán a tényleges viselkedés látható, nem a képernyő tartalma.
A Tehetetlenség KI érték nullára lett állítva. Ha a beállított késleltetési idő túl alacsony, akkor a kijuttatás átfedésben történik.
Lehetséges értékei:
- ▪
- "Tehetetlenség BE"
- Itt adja meg a késleltetés mértékét egy szakasz bekapcsolásakor Ha a szakasz túl későn reagál a bekapcsolási jelre, akkor növelje az értéket.
- pl.
- –
- Mágnesszelep-armatúra 400 ms
- –
- Villanymotoros szerelvény 1200 ms
- ▪
- "Tehetetlenség KI"
- Itt adja meg a késleltetés mértékét egy szakasz kikapcsolásakor Ha a szakasz túl későn reagál a kikapcsolási jelre, akkor növelje az értéket.
- pl.
- –
- Mágnesszelep-armatúra 300 ms
- –
- Villanymotoros szerelvény 1200 ms
Gépmodell
Ez a paraméter dönt arról, hogy mi módon kövesse a munkagépet jelölő sáv a GPS-vevőt jelölő ikont.
Lehetséges értékei:
- ▪
- "önjáró”
- Beállítás önjáró mezőgazdasági gépek esetén.
- ▪
- "vontatott”
- Traktor által vontatott mezőgazdasági gépekhez tartozó beállítás.
- ▪
- "nincs aktiválva”
- Beállítás függesztett gépekhez.
Képernyő-ledsor
A képernyő-ledsor típusa.
Lehetséges értékei:
- ▪
- "Deaktiválva“
- Kikapcsolja a képernyő-ledsort
- ▪
- "Grafikus“
- Aktiválja a képernyő-ledsort grafikus módban
- ▪
- "Szöveges“
- Aktiválja a képernyő-ledsort szöveges módban
- ▪
- "SECTION-View“
- Aktiválja a SECTION-View rendszert
Alkalmazási terület
Ez a paraméter a szőlőkultúrákban forduláskor a kijuttatás kikapcsolására szolgál.
Ha a vezetővonal és a jármű közötti szög nagyobb mint 30°, akkor a rendszer azt feltételezi, hogy a jármű fordul. Ebben az esetben minden szakasznál abbamarad a kijuttatás.
Korlátozások:
- ▪
- Csak a következő vezetési módokban működik: Párhuzamos, Kontúrvonal mód, A+
- ▪
- Ha be van jelölve egy fordulósáv, akkor a funkció kikapcsol.
- ▪
- Ha a "Gépmodell" paraméter az alkalmazott munkagéphez "vontatott"-ra van állítva, akkor nem a traktor és a vezetővonal közötti szöget értékeli a program, hanem a vezetővonal és a vontatott munkagép közötti szöget.
Lehetséges értékei:
- ▪
- „Standard“ – funkció kikapcsol.
- ▪
- „Szőlőművelés“ – funkció bekapcsol.

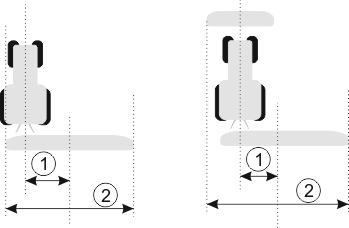

Munkagép középpont eltolás
Ezzel a paraméterrel állíthatja be a munkaszélesség balra vagy jobbra történő eltolását. Adja meg, hogy hány cm-rel van eltolva a munkaszélesség közepe a traktor közepétől.
Lehetséges értékei:
- ▪
- Pozitív értéket adjon meg, pl.: 90cm
- Ha a munkagép jobbra van eltolva.
- ▪
- Negatív értéket adjon meg, pl.: -90cm
- Ha a munkagép balra van eltolva.
Működési módja
Ha ennél a paraméternél 0-tól eltérő értéket ad meg, a következő történik:
- ▪
- A munkamaszkban a kék vezetővonaltól adott távolságra egy piros vezetővonal jelenik meg.
- ▪
- A munkaoszlop eltolódik az egyik oldalra. Pontosan a közepén fut a kék vezetővonal.
A munkagép középpont eltolás beállítása után a TRACK-Leader kezelése némileg megváltozik:
- 1.
- Kormányozza úgy a járművet, hogy a nyíl mindig a piros vonalat kövesse. A munkaoszlop közepe ekkor a kék vezetővonalat követi.
Vezetővonalak eltolással dolgozó gépeknél
