Acquisition de la limite de champ en parcourant le contour du champ

Pour procéder directement à l'acquisition de la limite de champ sur le terminal, vous devez parcourir son contour. La précision avec laquelle vous effectuerez cette opération impactera directement la précision avec laquelle les tronçons seront coupés dans la zone de bordure.


L'exactitude du signal GPS est très importante :
si vous en avez la possibilité, utilisez un signal GPS le plus précis possible, par exemple RTK.
Si vous travaillez avec DGPS, calibrez le signal GPS toutes les 15 minutes. À cet effet, interrompez l'enregistrement (icône  FS_Aufnahme stoppen_BT) et rendez-vous au point de référence. Après calibrage, retournez à l'endroit où vous avez interrompu le parcours.


Procédure de base - sans calculateur ISOBUS et sans SECTION-Control


Procédure



Voici comment parcourir le contour du champ si vous travaillez sans calculateur ISOBUS et sans SECTION-Control :
þ
Le paramètre « SECTION-Control » est désactivé.
þ
Vous avez choisi un profil machine adapté à votre engin.
1.
Démarrez un nouveau guidage.
2.
Si vous travaillez sans RTK, définissez le point de référence ou calibrez le signal GPS.

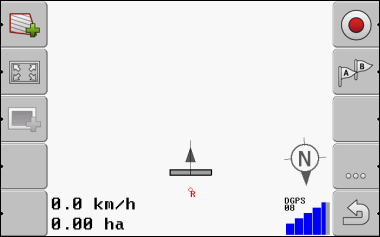

Vous pouvez voir l'image suivante :
 FG_BT_2
3.
 FS_Aufnahme starten_BT - Appuyez sur cette icône pour signaler au terminal que l'appareil attelé travaille. Si l'appareil attelé (ou le tracteur) est équipé d'un capteur de position de travail configuré dans le profil machine, cette icône ne s'affiche pas. Dans ce cas, le terminal reconnaît automatiquement que l'appareil attelé travaille.
4.
Mettez l'appareil attelé en marche / amenez-le en position de travail.
5.
Contournez le champ. Essayez de suivre précisément le bord du champ avec l'extrémité extérieure de l'appareil. Si vous constatez que la largeur de travail effective diffère de la largeur de travail de l'appareil, arrêtez-vous et corrigez le paramètre « Larg. de trav. » dans le profil machine. Vous pouvez même définir ce paramètre provisoirement à une valeur légèrement supérieure et contourner le champ à une distance du bord constante correspondante.

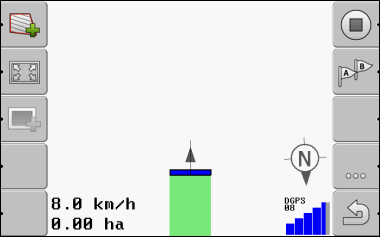

Après les premiers centimètres, vous remarquerez que la surface est marquée en vert derrière l'icône de l'engin sur l'écran. La couleur verte indique la surface traitée :
 FG_BT_3
6.
Contournez tout le champ.
7.
Arrêtez-vous une fois que vous avez terminé le contournement.

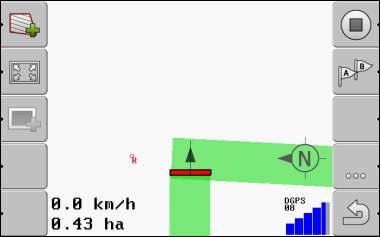

Le contour doit former une figure fermée :
 FG_BT_5
8.
 FS_Feldgrenze_BT - Appuyez sur cette icône pour établir la limite de champ autour de la surface marquée.
Sur l'écran de guidage, une ligne rouge s'affiche autour du champ. C'est la limite de champ.
Dans la zone des compteurs s'affiche maintenant la surface calculée du champ.
Comme vous vous trouvez à proximité de la limite du champ, le terminal se met à piper et le message d'alerte « Limite de champ » s'affiche à l'écran.
Vous pouvez mémoriser une limite de champ acquise de cette manière.



Contour de champ avec SECTION-Control
Si vous travaillez avec SECTION-Control, procédez quasiment de la manière décrite dans la procédure de base.
Important :
Un calculateur ISOBUS doit être connecté.
Avant de procéder à l'acquisition de la limite de champ, activez le paramètre « SECTION-Control » dans la rubrique Réglages.
Les icônes de fonction  FS_Aufnahme starten_BT et  FS_Aufnahme stoppen_BT sont remplacées par l'icône  FS_Auto-Manu_BT. Lors de l'étape 3 de la procédure de base, vous devez activer le mode automatique de SECTION-Control par cette icône. La surface travaillée est marquée automatiquement des que l'appareil attelé est en position de travail.


Contour de champ avec un tracteur, un quad ou tout autre engin sans appareil attelé
Dans bien des cas il s'avère avantageux de parcourir le contour du champ avec un engin n'ayant pas d'appareil attelé.
Important :
Vous devez impérativement installer le terminal et le récepteur GPS sur l'engin.
Vous devez disposer d'un profil machine pour le quad. Saisissez alors très précisément la position du récepteur GPS et la largeur de travail.
La mi-largeur de travail correspond à la distance entre le l'axe médian de l'engin et la limite du champ. Respecter cette distance durant toute la procédure de contournement.
