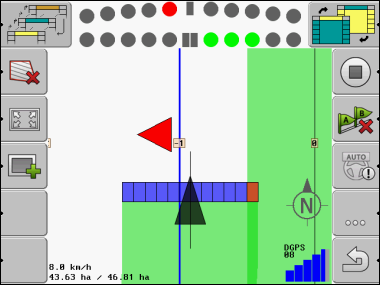

Écran Lightbar en mode graphique
L'écran Lightbar en mode graphique est formé de deux barres :
- ▪
- En bas est affiché le décalage actuel par rapport à la trace pilote.
- ▪
- En haut est affiché le décalage à une certaine distance. Voir le paramètre « Prévisualisation ».
Chaque cercle représente un certain décalage en centimètres. Voir le paramètre «Sensibilité »
Puisque l'angle de déplacement peut quelque peu varier pour des raisons techniques, le double de la valeur de la sensibilité est utilisé pour l'affichage dans la barre de prévisualisation.
L'objectif de la direction est que seuls les carrés du milieu de la barre restent allumés.
