Guía paralela TRACK-Leader
Utilizar la barra de luces en pantallaBarra de luces en pantalla en modo gráfico
Utilizar la barra de luces en pantallaBarra de luces en pantalla en modo gráficoBarra de luces en pantalla en modo gráfico

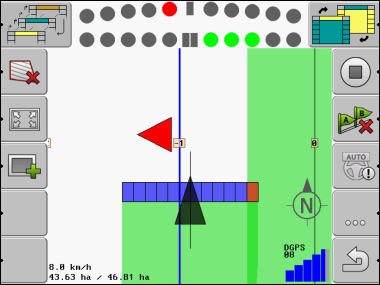

La barra de luces en pantalla en modo gráfico está compuesta por dos barras:
- ▪
- Abajo se indica la desviación actual de la línea guía.
- ▪
- Arriba se indica la desviación actual a una distancia determinada. Véase el parámetro "Previsualización".
Cada círculo corresponde a una determinada desviación en centímetros. Véase el parámetro "Sensibilidad".
Debido a que el ángulo de conducción por razones técnicas puede oscilar un poco, para la visualización en la barra de vista previa se utiliza el valor doble para la sensibilidad.
El objetivo de la dirección es que solamente se iluminen los rectángulos centrales.
