Configurar TRACK-Leader

Numeración de líneas guía

Este parámetro determina de qué modo se numerarán las líneas guía colocadas.

Valores posibles:

▪: "absoluto"

: Las líneas guía tienen números fijos. La línea AB obtiene el número 0. Las líneas guía a la izquierda y derecha de la línea AB están numeradas.

▪: "relativo"

: Las líneas guía se numeran cada vez que la máquina activa una nueva línea guía. La línea guía activada tiene el número 0.

Modo de intervalo

La función "Intervalo" permite especificar si la marca de las líneas guía procesables deberían modificarse durante el trabajo.

Opciones de ajuste

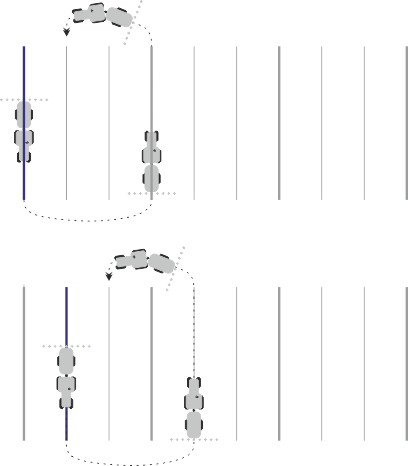

▪: "absoluto" - las líneas de guía trazadas al inicio permanecen registradas, incluso si usted sigue una línea guía no trazada:

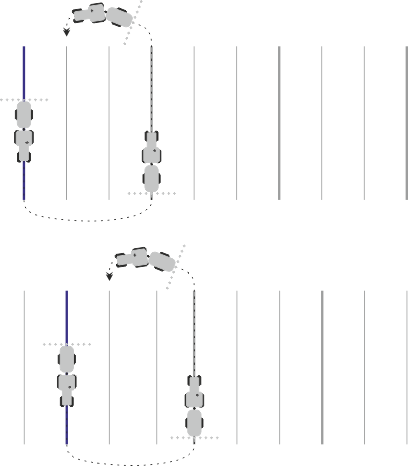

▪: "relativo" - en esta configuración se desplazan todas las líneas resaltadas cuando sigue una línea que no estaba previamente resaltada:

Sensibilidad

Configuración de la sensibilidad de la barra de luces.

¿A qué cantidad de centímetros de desviación se debe encender una LED en la barra de luces?

▪: Valor estándar: 30cm

: Este valor significa una sensibilidad de 15 cm hacia la izquierda y 15 hacia la derecha.

Previsualización

Este parámetro determina a cuántos metros delante del vehículo la vista previa de la barra de luces en pantalla calcula la futura posición del vehículo.

▪: Valor estándar: 8m

Angulo de entrada

Con este parámetro podrá ajustar bajo qué ángulo el sistema activa una línea guía. Si el ángulo entre el vehículo y la línea guía es menor que el establecido, se activa la línea de guía. Si el ángulo es mayor se ignora la línea guía.

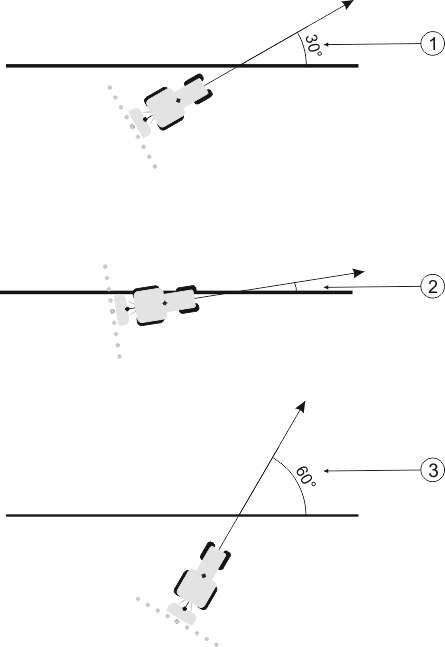

Comportamiento del terminal estableciendo un ángulo de entrada de 30°

	Ángulo entre vehículo y línea guía = 30° La línea guía se activa.		Ángulo entre vehículo y línea guía = 60° La línea guía no se activa.
	Ángulo entre vehículo y línea guía menor a 30° La línea guía se activa.

▪: Valor estándar: 30 grados.

▪: Valor para TRACK-Leader TOP: 85 grados

Dist. entre ptos. de contorno

En el registro de la línea AB en el modo contorno se guardan continuamente puntos. Mientras más puntos haya tanto más exacta serán las líneas guía trazadas. Sin embargo esto retarda el trabajo del terminal.

El parámetro determina en qué distancia deben colocarse puntos. El valor óptimo puede ser diferente en cada campo y en cada máquina.

▪: Valor estándar: 500 cm.
