Bedienungsanleitung - Marker grænserne for sprøjtningen

Marker grænserne for sprøjtningen - for forsinkelse ved OFF

I denne fase skal De markere, hvor sprøjten holder op med at sprøjte, når den forlader en behandlet flade. Det skal også bestemmes, hvor den i fremtiden skal holde op med at sprøjte.

Derved finder man ud af, om den stopper for tidligt eller sent.

Følgende figurer viser, hvilke linjer der skal markeres på marken, for at kunne beregne parameteren "Forsinkelse ved OFF".

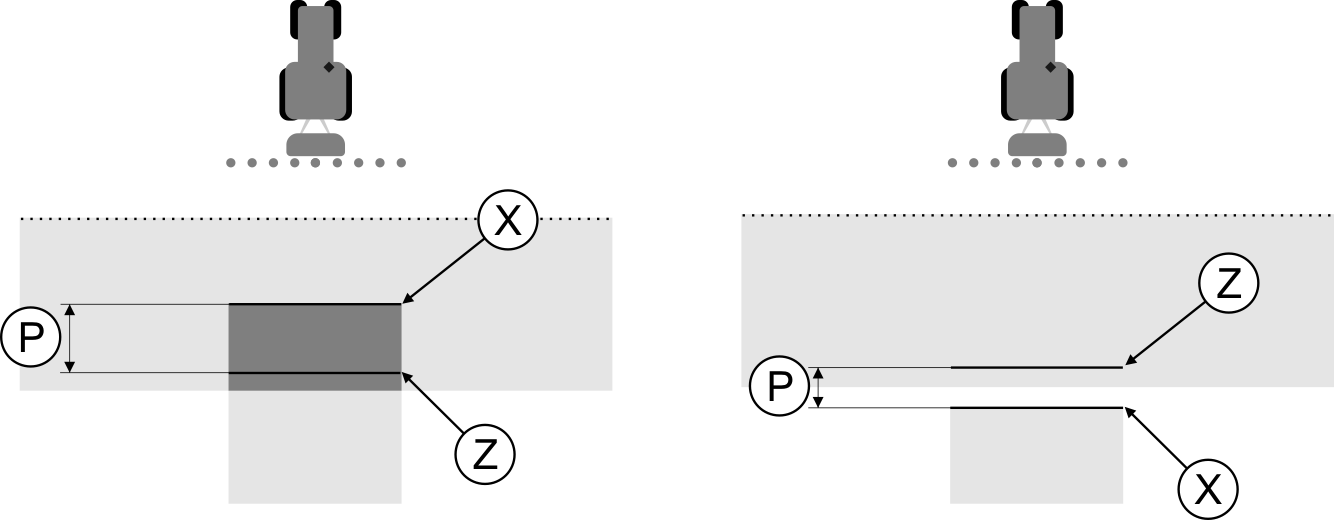

Linjer til parameteren "Forsinkelse ved OFF". Venstre: Sprøjten slukker for sent. Højre: Sprøjten slukker for tidligt.

P	Afstand mellem den ønskede sprøjtelinje Z og den faktiske linje X	X	Faktiske sprøjtelinje Her skulle sprøjten holde op med at sprøjte.
		Z	Ønskede sprøjtelinje Her skulle sprøjten holde op med at sprøjte. En overlapning på 10 cm skal indregnes af hensyn til trykfaldet.

I begge tilfælde (venstre og højre) er parameteren „Forsinkelse ved OFF“ forkert indstillet:

▪: Venstre: Sprøjten slukker for sent. Trægheden skal forøges.

▪: Højre: Sprøjten slukker for tidligt. Trægheden skal reduceres.

Fremgangsmåde

1.: Sammenlign markeringen på marken med tegningen.

⇨: Nu ved De, om den holder op for tidligt eller sent.
