Konfigurere SECTION-Control

I dette konfigurationsskridt konfigureres en banekobling til din ISOBUS-jobcomputer.
Denne applikation erkende hver ISOBUS-jobcomputer ved dennes ISO_ID og opretter en egen profil for hver computer. Således kan der for gødningssprederen konfigureres helt andre parametre end til såmaskinen eller sprøjten.



Fremgangsmåde



þ
Parameter "SECTION-Control"i menuen "Generelt" er aktiveret.
1.
Skift til masken "SECTION-Control":
 FS_Einstellungen| SECTION-Control
En liste med profilerne for alle ISOBUS-jobcomputere , der er tilsluttet terminalen, fremkommer. Altid når der tilsluttes en ny ISOBUS-jobcomputer på terminalen, oprettes en ny profil.
2.
 Drehrad drücken - Med drejeknappen klikkes på den ISOBUS-jobcomputer, SECTION-Control skal konfigureres til. Den tilsluttede jobcomputer er markeret med et grønt punkt.
Listen med de indstillede parametre vises.
3.
Indstil parametre. På den næste side findes en forklaring af dem.


Parametre for SECTION-Control


Overlapningsgrad
Graden af overlapning ved behandling af en kileformet flade.

Den indstillede "overlapningsgrad" påvirkes ved de ydre spor af parameteren "overlapningstolerance".

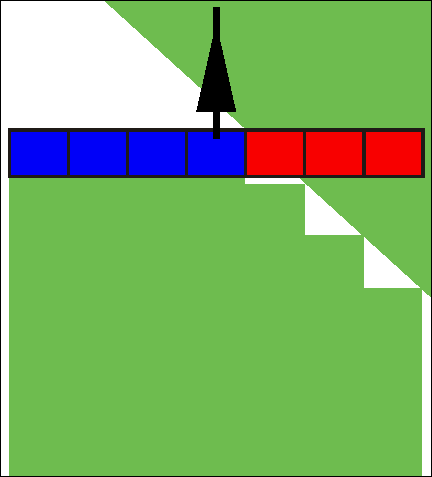

0% overlapningsgrad

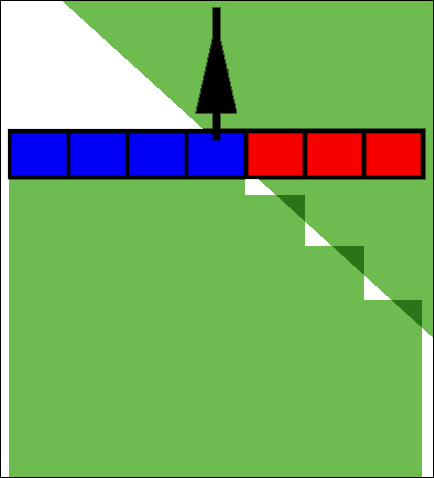

50% overlapningsgrad

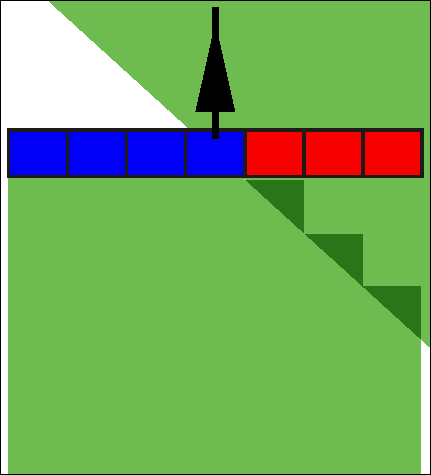

100% overlapningsgrad

Mulige værdier:

0% - når en arbejdsflade forlades kobles et spor først fra , når fladen er fuldstændigt forladt. Ved kørsel på en arbejdsflade, kobles sporet først fra, når sporet går 1% ind over arbejdsfladen.
50% - når en arbejdsflade forlades kobles et spor først fra, når fladen er forladt for 50%. Ved kørsel på en arbejdsflade, kobles sporet først fra, når sporet går 50% ind over arbejdsfladen. Ved 50% "overlapningsgrad", har "overlapningstolerancen" ingen betydning.
100% - når en arbejdsflade forlades kobles et spor først fra, når fladen er forladt for 1%. Ved kørsel på en arbejdsflade, kobles sporet først fra, når sporet går 100% ind over arbejdsfladen.


Overlapningstolerance

Brug dette parameter for at definere den tilladte overlapning. De yderste delbredder kobles først, hvis overlapningen er større end denne parametres værdi.


"Overlapningstolerancen" vedrører kun ydre venstre og højre spor. Alle andre spor berøres ikke af denne parameter.


De følgende figurer viser, hvordan parameteren "overlapningstolerance" virker ved en "overlapningsgrad" på 0%. De indstillede overlapningstolerancer ses under figurerne.

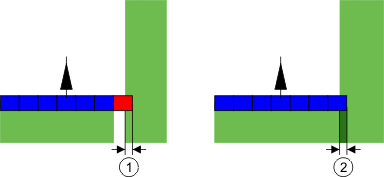

Overlapningstolerance ved overlapningsgrad 0% - i begge tilfælde er der arbejdet med 25 cm overlapning.
Overlapningstolerance 0 cm
Her kobles sporet straks fra.
Overlapningstolerance 30cm
Her kobles sektionen ikke fra, da den nuværende overlapning er under 30cm.


Hvis parameter "Overlapningsgrad" er indstillet til 100%, spiller parameter "Overlapningstolerance" en vigtig rolle, når det allerede bearbejdede areal forlades. For eksempel når der vendes på en allerede bearbejdet vendeplads.

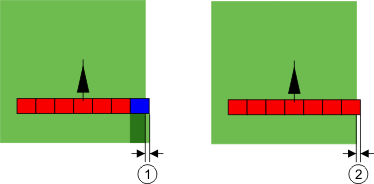

Overlapningstolerance ved overlapningsgrad 100% - i begge tilfælde er det bearbejdede areal forladt med 25 cm.
Overlapningstolerance 0
Hvis kun 1% af sektionen forlader det allerede bearbejdede areal, aktiveres hele sektionen.
Overlapningstolerance 30cm
Overlapningstolerancen gør det muligt at undgå unødvendige overlapninger.
Højre sektion aktiveres først, når det bearbejdede areal forlades med mere end 30cm.


Mulige værdier:


Anbefaling: Hvis du arbejder med DGPS, bør overlapningstolerancen ikke være under 30 cm. Ved arbejdsredskaber med større sektioner, som f. eks. gødningsspredere, skal værdierne indstilles tilsvarende stort:
Tolerance 0 cm

Den ydre sektion frakobles, hvis den befinder sig kun minimalt over et bearbejdet område. Hvis denne kun forlades minimalt, aktiveres den igen.
Anden værdi

Den ydre sektion kobles fra, når overlapningen er større end værdien.
Maksimal værdi

Halvdelen af det ydre sektions sektionsbredde.




Overlapningstolerance markgrænse

Brug denne parameter for at undgå at sektioner ved markgrænsen kobles ved mindste overlapning.
Parametren virker som "Overlapningstolerance" virker dog kun, når markgrænsen overskrides.
Inden afstanden ændres, skal det kontrolleres, at dette i den aktuelle situation er sikkert for miljøet og omgivelserne.


Overlappende dyser (EDS)
Denne parameter kan kun anvendes marksprøjter med funktionen enkeltdysekobling. På andre systemer viser den slet ikke.
Brug denne parameter for at indstille, hvor mange dyser der skal arbejde overlappende.



Forsinkelse


Forsinkelsen er den tid, der går fra at en kommando sendes af terminalen og den udføres af maskinen.
Denne tid kan variere for hver maskine.


Til konfigurering findes to parametre:
"Forsinkelse ved ON" (ved aktivering)
"Forsinkelse ved OFF" (ved deaktivering)


Hvis du har en ISOBUS-computer, der overfører forsinkelsestider til SECTION-Control, skal disse parametre ikke ændres. I så fald vises teksten "ISO" som værdi.



Eksempel



Hvis en delbredde ved en marksprøjte kører hen over en allerede behandlet flade, skal den straks kobles fra. Derfor sender softwaren et signal om frakobling af delbreddeventilen. Derved lukkes ventilen og trykket i slangen reduceres. Så længe, at der ikke kommer mere ud af dyserne. Det varer ca. 400 millisekunder.
Resultatet er, at delbredden bliver sprøjtet overlappende i 400 millisekunder.
For at forhindre dette, skal parameteret "Forsinkelse ved OFF" indstilles til 400 Ms. Nu sendes signalet 400 millisekunder tidligere til baneventilen. Dermed kan sprøjtningen afbrydes eller startes på præcist det rigtige tidspunkt.
Følgende figur illustrerer, hvordan trægheden fungerer. På figuren vises det reelle forhold, ikke det der vises på skærmen.
Forsinkelse ved OFF er indstillet til 0. Hvis den indstillede forsinkelse er for lav, vil der blive sprøjtet dobbelt.
På dette sted har forsinkelsen fået et signal til frakobling.
På dette sted hørte marksprøjten op med at sprøjte.


Mulige værdier:


"Forsinkelse ved ON"

Her indtastes forsinkelsen ved aktivering af en sektion. Hvis sektionen reagerer for sent på aktiveringssignalet, øges værdien.

f.eks.:
Magnetventilarmatur 400 ms
Elektromotorisk armatur 1200 ms
"Forsinkelse ved OFF"

Her indtastes forsinkelsen ved frakobling af en delbredde. Hvis sektionen reagerer for sent på deaktiveringssignalet, øges værdien.

f.eks.:
Magnetventilarmatur 300 ms
Elektromotorisk armatur 1200 ms



Maskinmodel

Dette parameter afgør, på hvilken måde arbejdsbjælken skal køre efter GPS-modtagerens symbol.


Mulige værdier:


"Selvkørende"

Indstilling til selvkørende landbrugsredskaber.
"Trukket"

Indstilling til landbrugsredskaber, der trækkes af en traktor.
"Deaktiveret"

De påhængte redskabers indstillinger.



Skærm-Lightbar
Typen af skærm-lysbjælke.

Mulige værdier:

„Deaktiveret“

Deaktiverer skærm-lysbjælken
„Grafik mode“

Aktiverer billedskærm-lysbjælke i grafikmodus
„Tekst mode“

Aktiverer billedskærm-lysbjælke i tekstmodus
„SECTION-View“

Aktiverer SECTION-View


Anvendelsesområde
Dette parameter tjener til at deaktivere udbringningen ved vending i vinkulturer.
Hvis vinklen mellem styrelinje og køretøj er større end 30°. gå systemet ud fra at køretøjet vender. I så fald afsluttes udbringningen ved alle sektioner.
Begrænsninger:
Virker kun i følgende styrefunktioner Parallel, konturfunktioner, A+
Hvis der er markeret en vendeplads, deaktiveres funktionen
Hvis parameter "Maskinmodel" er indstillet for det anvendte arbejdsredskab "trukket", analyseres ikke vinklen mellem traktor og styrelinje, men vinklen mellem styrelinje og det trukne arbejdsredskab.

Mulige værdier:

"Standard" – funktionen deaktiveres.
"Vindyrkning" – funktionen aktiveres.


Maskinforskydning
Dette parameter kan anvendes for at indstille arbejdsbreddens forskydninger mod venstre eller højre. Indtast, med hvor mange cm arbejdsbreddens midte er forskudt ift. traktorens midte.

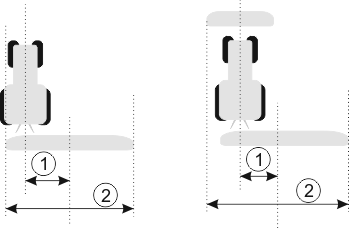

Venstre: Traktor med et arbejdsredskab; højre: Traktor med to arbejdsredskaber
Maskinforskydning - afstand mellem traktorens midte og midten af hele arbejdsbredden
Samlet arbejdsbredde


Mulige værdier:


Indstille positiv værdi f.eks.: 90cm

Når redskabet er forskudt mod højre.
Indstille negativ værdi f.eks.: -90cm

Når redskabet er forskudt mod venstre.



Funktion


Hvis der i denne parameter indtastes en anden værdi end 0, sker følgende:
I denne arbejdsmaske fremkommer en rød styrelinje, der tegnes i en vis afstand til den blå styrelinje.
Arbejdsbjælken forskydes til en side. Præcist i midten forløber den blå styrelinje.
Efter indstilling af maskinforskydningen skal TRACK-Leader betjenes lidt anderledes:
1.
Styr køretøjet altid så den blå linje således at pilen altid følger den røde linje. Arbejdsbjælken følger så den blå styrelinje.
Styrelinjerne med redskaber med forskydning
 1
Rød styrelinje – markerer traktorens midte
 3
Blå styrelinje – markerer arbejdsbreddens midte
 2
Pil -markerer GPS-modtagers position
 4
Arbejdsbjælke
