Bedienungsanleitung - Marker grænserne for sprøjtningen

Marker grænserne for sprøjtningen - for forsinkelse ved ON

I denne fase skal De markere, hvor sprøjten begynder at sprøjte, når den forlader en behandlet flade. Det skal også bestemmes, hvor den i fremtiden skal begynde at sprøjte.

Derved finder man ud af, om den begynder for tidligt eller sent.

Følgende figurer viser, hvilke linjer der skal markeres på marken, for at kunne beregne parameteren "Forsinkelse ved ON".

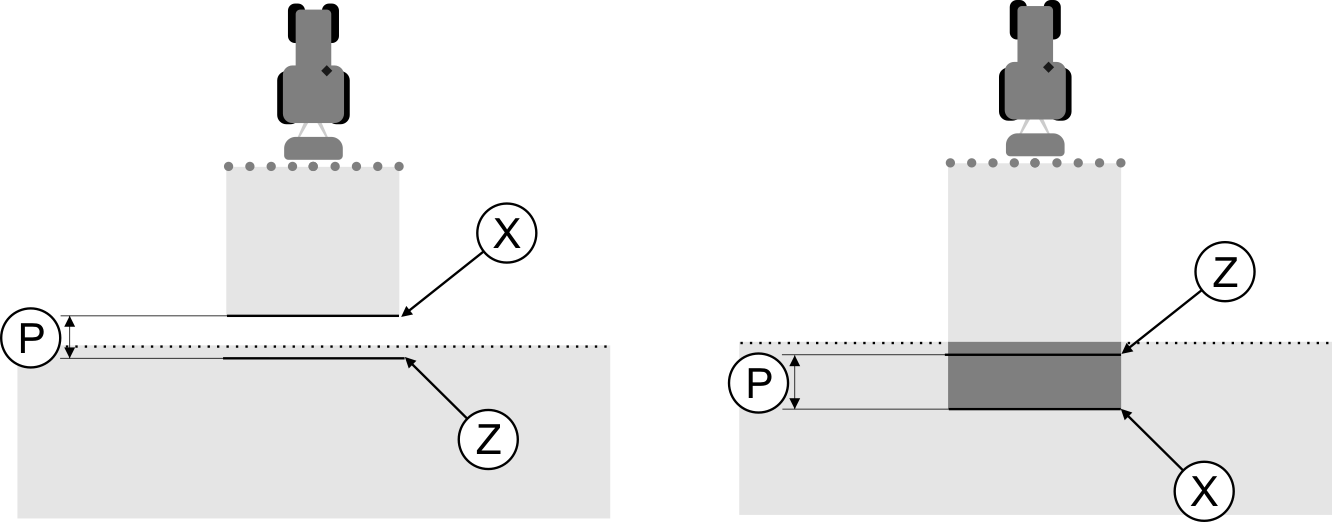

Linjer til parameteren "Forsinkelse ved ON". Venstre: Sprøjten starter for sent. Højre: Sprøjten starter for tidligt.

P	Afstand mellem den ønskede sprøjtelinje Z og den faktiske linje X	X	Faktiske sprøjtelinje Her begynder sprøjten at sprøjte.
		Z	Ønskede sprøjtelinje Her skulle sprøjten begynde at sprøjte. En overlapning på 10 cm skal indregnes af hensyn til trykopbygningen.

I begge tilfælde (venstre og højre) er parameteren „Forsinkelse ved ON“ forkert indstillet:

▪: Venstre: Sprøjten starter for sent. Trægheden skal forøges.

▪: Højre: Sprøjten starter for tidligt. Trægheden skal reduceres.

Fremgangsmåde

1.: Sammenlign markeringen på marken med tegningen.

⇨: Nu ved De, om den begynder for tidligt eller sent.
