Maskinparametre
De skal bruge maskinparametrene i følgende tilfælde:
- ▪
- Hvis De vil anlægge maskinprofilen for en ny maskine.
- ▪
- Når De vil ændre en maskinparameter
På de følgende sider vises forklaringerne til maskinparametrene.
Arbejdsbredde
Denne parameter viser den indstillede arbejdsbredde for maskinen.
Antal sektioner
Indtast her, hvor mange sektioner, der kan aktiveres og deaktiveres, maskinen består af. Ved en marksprøjte er det sektionsventilerne; ved en gødningsspreder eller en såmaskine kan det være halve sektioner.
Dette parameter tjener til at overføre det korrekte antal sektioner til modulet SECTION-View, så du kan aktivere sektionerne manuelt.
Hver sektion vises som del af arbejdsbjælken i arbejdsmasken.
Sektioner
Åbner en maske, hvor du kan indtaste, hvor bred hver sektion af maskinen er.
Overlapningsgrad
Graden af overlapning ved behandling af en kileformet flade.
Den indstillede "overlapningsgrad" påvirkes ved de ydre spor af parameteren "overlapningstolerance".
Mulige værdier:
- ▪
- 0% - når en arbejdsflade forlades kobles et spor først fra , når fladen er fuldstændigt forladt. Ved kørsel på en arbejdsflade, kobles sporet først fra, når sporet går 1% ind over arbejdsfladen.
- ▪
- 50% - når en arbejdsflade forlades kobles et spor først fra, når fladen er forladt for 50%. Ved kørsel på en arbejdsflade, kobles sporet først fra, når sporet går 50% ind over arbejdsfladen. Ved 50% "overlapningsgrad", har "overlapningstolerancen" ingen betydning.
- ▪
- 100% - når en arbejdsflade forlades kobles et spor først fra, når fladen er forladt for 1%. Ved kørsel på en arbejdsflade, kobles sporet først fra, når sporet går 100% ind over arbejdsfladen.

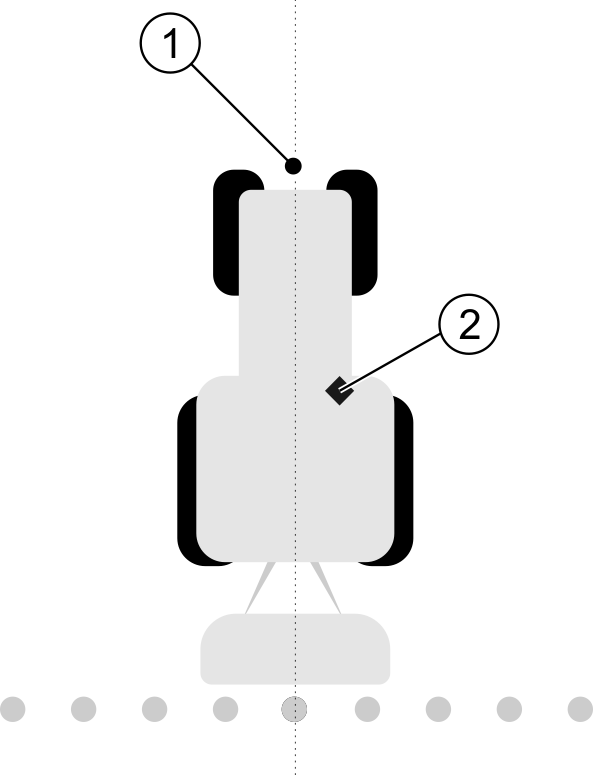

GPS-antenne venstre/højre
Indtast her, hvor meget til venstre eller højre fra køretøjets eller traktorens længdeakse GPS-modtageren er monteret.
GPS-modtagerens position
GPS-modtagerens position, som du har indtastet i applikationen Tractor-ECU, ignoreres af TRACK-Leader, hvis der anvendes maskinprofiler. Derfor skal værdierne fra applikationen Tractor-ECU her ignoreres.
Mulige værdier:
- ▪
- Indstille negativ værdi f.eks.: - 0.20m
- Hvis GPS modtager er til venstre for længdeaksen.
- ▪
- Indstille positiv værdi f.eks.: 0.20m
- Hvis GPS modtager er til højre for længdeaksen.
GPS-modtager foran/bag
GPS-modtagerens afstand til arbejdspunktet. Bearbejdningspunktet er f. eks. marksprøjtens bomme Ved en gødningsspreder er det strøskiver.
GPS-modtagerens position, som du har indtastet i applikationen Tractor-ECU, ignoreres af TRACK-Leader, hvis der anvendes maskinprofiler. Derfor skal værdierne fra applikationen Tractor-ECU her ignoreres.
Mulige værdier:
- ▪
- Indtast negativ værdi f.eks.: - 4.00m
- Hvis GPS-modtageren befinder sig bag bearbejdningspunktet.
- ▪
- Indtast negativ værdi f.eks.: 4.00m
- Hvis GPS-modtageren befinder sig foran bearbejdningspunktet.
Arbejdsstillingssensor
Er der monteret en arbejdsstillingssensor på maskinen?
Arbejdsstillingssensoren er en føler, der registrerer, at en landbrugsmaskine er koblet til og giver denne information til terminalen. Sensoren findes på mange traktorer og kan nås via et signalstik.
Mulige værdier:
- ▪
- „Ja“
- ▪
- „Nej“
Inverteret sensorlogik
Er arbejdsstillingssensorens sensorlogik inverteret?
- ▪
- „Ja“ - optegnelsen af behandlingen begynder, når arbejdsstillingssensoren ikke er belagt. Den slutter, når arbejdsstillingssensoren er belagt.
- ▪
- „Nej“ - optegnelsen af behandlingen begynder, når arbejdsstillingssensoren ikke er belagt. Den slutter, når arbejdsstillingssensoren ikke længere er belagt.
Maskinmodel
Dette parameter afgør, på hvilken måde arbejdsbjælken skal køre efter GPS-modtagerens symbol.
Mulige værdier:
- ▪
- "Selvkørende"
- Indstilling til selvkørende landbrugsredskaber.
- ▪
- "Trukket"
- Indstilling til landbrugsredskaber, der trækkes af en traktor.
- ▪
- "Deaktiveret"
- De påhængte redskabers indstillinger.
Skærm-Lightbar
Typen af skærm-lysbjælke.
Mulige værdier:
- ▪
- „Deaktiveret“
- Deaktiverer skærm-lysbjælken
- ▪
- „Grafik mode“
- Aktiverer billedskærm-lysbjælke i grafikmodus
- ▪
- „Tekst mode“
- Aktiverer billedskærm-lysbjælke i tekstmodus
- ▪
- „SECTION-View“
- Aktiverer SECTION-View
Redskabstype
Brug denne parameter for at bestemme landbrugsredskabets type.
Der findes følgende redskabstyper
- ▪
- Sprøjte
- ▪
- Gødningsspreder
- ▪
- Såmaskine
- ▪
- Høstmaskine
- ▪
- Ubestemt system

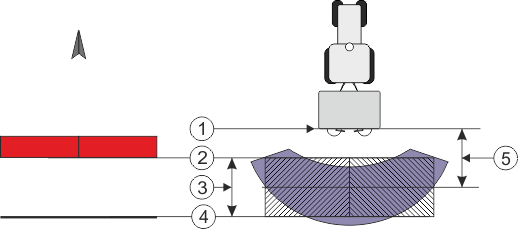

Gødningssprederens strømønster
Hvis du ønsker en præcis spredning af gødning under kørslen på vendepladsen eller et bearbejdet areal, kan gødningssprederens strøbillede specificeres.
For at bestemme strøbilledet ved gødningssprederen, skal der anvendes følgende parametre:
- ▪
- "Strøafstand"
- Er afstande mellem strøskiverne og midten af strøbilledet.
- Strøafstand = (arbejdslængde/2) + (afstand mellem frakoblingslinje og strøskiverne)
- ▪
- "Arbejdslængde"
- Afstand mellem frakoblingslinje og tilkoblingslinje på strøbilledet.
Fremgangsmåde
Dette skal gøres for at parametrene fremkommer på listen:
- 1.
- Indstil parameter "Redskabstype" til "Gødningsspreder".
- ⇨
- Parameter "Strøbredde" og "Arbejdslængde" fremkommer i menuen.
Maskinforskydning
Dette parameter kan anvendes for at indstille arbejdsbreddens forskydninger mod venstre eller højre. Indtast, med hvor mange cm arbejdsbreddens midte er forskudt ift. traktorens midte.
Mulige værdier:
- ▪
- Indstille positiv værdi f.eks.: 90cm
- Når redskabet er forskudt mod højre.
- ▪
- Indstille negativ værdi f.eks.: -90cm
- Når redskabet er forskudt mod venstre.
Funktion
Hvis der i denne parameter indtastes en anden værdi end 0, sker følgende:
- ▪
- I denne arbejdsmaske fremkommer en rød styrelinje, der tegnes i en vis afstand til den blå styrelinje.
- ▪
- Arbejdsbjælken forskydes til en side. Præcist i midten forløber den blå styrelinje.
Efter indstilling af maskinforskydningen skal TRACK-Leader betjenes lidt anderledes:
- 1.
- Styr køretøjet altid så den blå linje således at pilen altid følger den røde linje. Arbejdsbjælken følger så den blå styrelinje.
Styrelinjerne med redskaber med forskydning
