Параметри на машините
Параметрите на машината са Ви необходими в следните случаи:
- ▪
- Ако желаете да зададете профил на машината на нова машина
- ▪
- Ако желаете да промените профил на машината
На следващите страници ще откриете обяснение на всички параметри на машината.
Ширина инвент
Този параметър показва настроената ширина инвент на уреда.
Брой секции
Въведете тук, от колко изключващи се секции се състои машината. При полска пръскачка това са клапаните за секции; При торосеялка или сеялна машина могат да са половини работни широчини.
Този параметър служи за установяване на коректния брой на секциите към модул SECTION-View, за да можете да включите ръчно секциите.
Всяка секция се появява като част от работната полоса в работната маска.
Секции
Отваря маска, в която можете да въведете, колко широка е всяка секция на машината.
Градус на препокриване
Градус на препокриване при обработка на клинообразна площ.
Настроеният „градус на препокриване“ при външни секции се влияе от параметър „разрешено препокриване“.
Възможни стойности:
- ▪
- 0% - всяка секция при напускане на обработена площ се включва едва тогава, когато площта бъда напусната напълно. При преминаване по обработена площ секцията се изключва едва тогава, когато секцията стане 1% над обработената площ.
- ▪
- 50% - всяка секция при напускане на обработена площ се включва едва тогава, когато площта бъде напусната на 50%. При преминаване по обработена площ секцията се изключва едва тогава, когато секцията стане 50% над обработената площ. При 50% „градус на препокриване“, „разрешено препокриване“ няма влияние.
- ▪
- 100% - всяка секция при напускане на обработена площ се включва веднага, когато площта бъде напусната на 1%. При преминаване по обработена площ секцията се изключва едва тогава, когато секцията стане 100% над обработената площ.

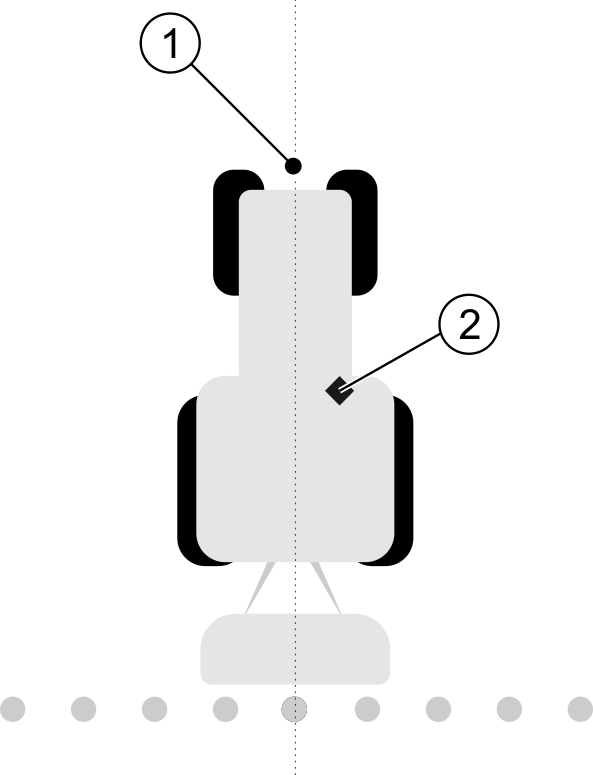

GPS приемник ляво/дясно
Въведете тук, колко наляво или надясно от надлъжната ос на превозното средство респ. трактора е монтиран GPS приемникът.
Позиция на GPS приемника
Позицията на GPS приемника, която сте нанесли в приложение Tractor-ECU, се игнорира от TRACK-Leader, ако използвате профилите на машината. Поради това на това място трябва да игнорирате стойностите от приложение Tractor-ECU.
Възможни стойности:
- ▪
- Въведете отрицателна стойност. напр.: - 0,20 m
- Ако GPS приемникът се намира вляво от надлъжната ос.
- ▪
- Въведете положителна стойност. напр.: 0,20 m
- Ако GPS приемникът се намира вдясно от надлъжната ос.
GPS приемник отпред/отзад
Разстояние на GPS приемника от точката на обработка. Точката на обработка е напр. щангата при една полска пръскачка. При торосеялка това са разпръскващите шайби.
Позицията на GPS приемника, която сте нанесли в приложение Tractor-ECU, се игнорира от TRACK-Leader, ако използвате профилите на машината. Поради това на това място трябва да игнорирате стойностите от приложение Tractor-ECU.
Възможни стойности:
- ▪
- Въведете отрицателна стойност. напр.: - 4.00 m
- Ако GPS приемникът се намира зад точката на обработка.
- ▪
- Въведете положителна стойност. напр.: 4.00 m
- Ако GPS приемникът се намира пред точката на обработка.
Сензор за раб. положение
Монтиран ли е на машината сензор за раб. положение?
Сензорът за раб. положение е сензор, който разпознава, че е включен селскостопански уред и предава тази информация на терминала. При много трактори сензорът е наличен и може да бъде достигнат през сигналния контакт.
Възможни стойности:
- ▪
- „Да“
- ▪
- „Не“
Инвертирана сензорна логика
Инвертирана ли е сензорната логика на сензора за раб. положение?
- ▪
- „Да“ - Записът на обработката започва, ако сензор за раб. положение не е покрит. Той приключва, когато сензорът за раб. положение бъде покрит.
- ▪
- „Не“ - Записът на обработката започва, ако сензорът за раб. положение е покрит. Той приключва, когато сензорът за раб. положение вече не е покрит.
Модел на машината
Този параметър е предопределящ за начина, по който работната полоса трябва да следва символа на GPS приемника.
Възможни стойности:
- ▪
- „навесна“
- Настройка за самопридвижващи се селскостопански уреди.
- ▪
- „прикачна“
- Настройка за селскостопански уреди, които се теглят на буксир от трактор.
- ▪
- „деактивиран“
- Настройка за сменяеми уреди.
Панел на екрана
Вид на панела на екрана.
Възможни стойности:
- ▪
- „деактивиран“
- Изключва панела на екрана
- ▪
- „Графичен режим“
- Включва панела на екрана в графичен режим
- ▪
- „Текстови режим“
- Включва панела на екрана в текстови режим
- ▪
- „Section-View“
- Включва SECTION-View
Тип уред
Използвайте този параметър, за да определите вида на селскостопанския уред.
Съществуват следните типове уреди:
- ▪
- Пръскачка
- ▪
- Торосеялка
- ▪
- Сеялна машина
- ▪
- Машина за събиране на реколта
- ▪
- Неопределена система

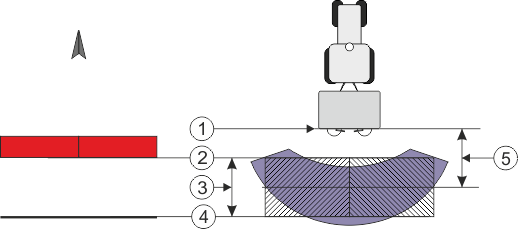

Изображение на разпръскването на торосеялка
Ако желаете, разпръскването при преминаване на крайната част или на обработена площ да е прецизно, можете да специфицирате изображението на разпръскване на Вашата торосеялка.
За определяне на изображението на разпръскване при торосеялката използвайте следните параметри:
- ▪
- „Далечина на разпръскване“
- Това е разстоянието между разпръскващите шайби и средата на изображението на разпръскване.
- Далечина на разпръскване = (Работна дължина/2) + (Разстояние между линията на изключване и разпръскващите шайби)
- ▪
- „Работна дължина“
- Разстояние между линията на изключване и линията на включване в изображението на изключване.
Начин на действие
Трябва да направите това, за да се появят параметрите в списъка:
- 1.
- Настройте параметър „Тип уред“ на „Торосеялка“.
- ⇨
- Параметри „Далечина на разпръскване“ и „Работна дължина“ се появяват в менюто.
Задаване отклонение
Можете да използвате този параметър, за да настроите измествания на работната широчина наляво или надясно. Въведете с колко cm е изместен центърът на работната широчина от центъра на трактора.
Възможни стойности:
- ▪
- Въведете положителна стойност. напр.: 90cm
- Ако уредът е изместен надясно.
- ▪
- Въведете отрицателна стойност. напр.: -90cm
- Ако уредът е изместен наляво.
Начин на функциониране
Ако в този параметър въведете стойност различна от 0, тогава се случва следното:
- ▪
- В работната маска се появява червена водеща линия, която се начертава на разстояние от синята водеща линия.
- ▪
- Работната полоса се измества на едната страна. Точно в нейния център преминава синята водеща линия.
След настройката на задаване отклонение, трябва да обслужвате TRACK-Leader малко по-различно:
- 1.
- Управлявайте превозното средство, така че стрелката винаги да следва червената линия. Тогава центърът на работната полоса следва синята водеща линия.
Водещи линии при уреди с отклонение
