Конфигуриране на SECTION-Control
В тази стъпка на конфигуриране Вие конфигурирате включването на секции за Вашия компютър за изпълнение на определени задачи ISOBUS.
Приложението разпознава всеки компютър за изпълнение на определени задачи ISOBUS с помощта на неговия идент. код по ISO и съставя собствен профил за всеки от тях. За Вашата торосеялка можете да конфигурирате съвсем различни параметри от тези за Вашата сеялна машина или пръскачка.
Начин на действие
- þ
- Включен е параметър „SECTION-Control“ в меню „Общ“.
- ⇨
- Появява се списък с профили на всички компютри за изпълнение на определени задачи ISOBUS, които някога са били свързани към терминала. Винаги когато свързвате нов компютър за изпълнение на определени задачи ISOBUS към терминала, се съставя нов профил.
- 2.
- С копчето за завъртане кликнете на компютъра за изпълнение на определени задачи ISOBUS, за който желаете да конфигурирате SECTION-Control. Свързаният компютър за изпълнение на определени задачи е маркиран със зелена точка.
- ⇨
- Появява се списък с настроените параметри.
- 3.
- Настройте параметрите. На следващата страница ще намерите тяхното обяснение.
Параметри за SECTION-Control
Градус на препокриване
Градус на препокриване при обработка на клинообразна площ.
Настроеният „градус на препокриване“ при външни секции се влияе от параметър „разрешено препокриване“.
Възможни стойности:
- ▪

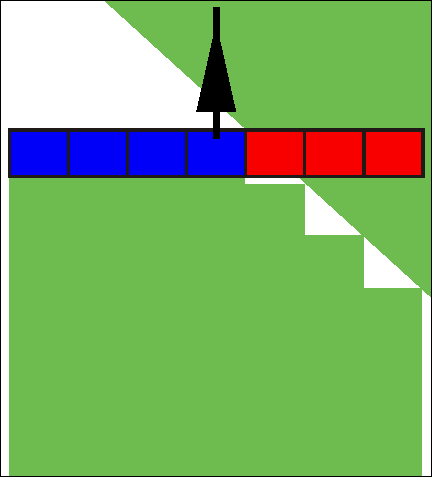

- 0% - всяка секция при напускане на обработена площ се включва едва тогава, когато площта бъда напусната напълно. При преминаване по обработена площ секцията се изключва едва тогава, когато секцията стане 1% над обработената площ.
- ▪

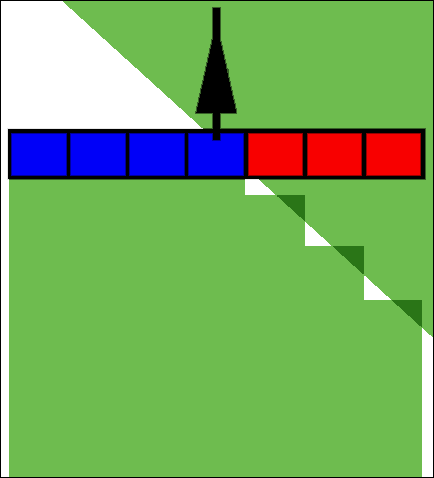

- 50% - всяка секция при напускане на обработена площ се включва едва тогава, когато площта бъде напусната на 50%. При преминаване по обработена площ секцията се изключва едва тогава, когато секцията стане 50% над обработената площ. При 50% „градус на препокриване“, „разрешено препокриване“ няма влияние.
- ▪

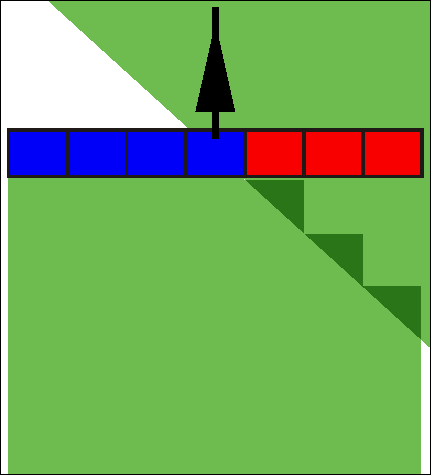

- 100% - всяка секция при напускане на обработена площ се включва веднага, когато площта бъде напусната на 1%. При преминаване по обработена площ секцията се изключва едва тогава, когато секцията стане 100% над обработената площ.
Разрешено препокриване
Използвайте този параметър, за да дефинирате допустимо препокриване. Външните секции се включват едва тогава, когато препокриването стане по-голямо от стойността на този параметър.
„Разрешено препокриване“ се отнася само за външната лява и дясна секция. Всички останали секции не се засягат от този параметър.
Следните фигури показват, как действа параметър „Разрешено препокриване“ при „Градуси на препокриване“ от 0%. Настроеното разрешено препокриване виждате под фигурите.

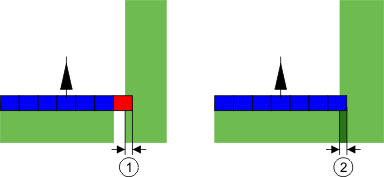

Разрешено препокриване при градус на препокриване 0% - В двата случая се работи с препокриване от 25 cm.
Ако сте настроили параметър „Градуси на препокриване“ на 100%, параметър „Разрешено препокриване“ играе важна рола при напускане на вече обработена площ. Например при обръщане на вече обработена крайна част.

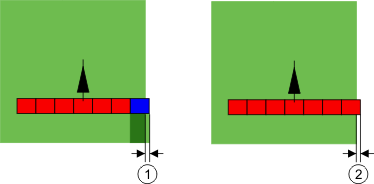

Разрешено препокриване при градус на препокриване 100% - В двата случая обработената площ се напуска с 25 cm.
Възможни стойности:
Препоръка: Ако работите с DGPS, разрешеното препокриване не трябва да е по-малко от 30 cm. При уреди за работа с големи секции, като напр. торачки, настройте съответно големи стойности:
- ▪
- Допуск 0 cm
- Външната секция се изключва, ако се намира минимум над една обработвана площ. Ако я напусне само минимално, тя отново ще бъде включена.
- ▪
- Друга стойност
- Външната секция се включва или изключва, ако препокриването е по-голямо от стойността.
- ▪
- Максимална стойност
- Половината на широчината на секцията от най-външната секция.
Разр. препокр. гр. поле
Използвайте този параметър, за да избегнете включването на секции на границата на полето при най-малко препокриване.
Параметърът функционира както при „Разрешено препокриване“, но действа само при надвишаване на границата на полето.
Преди да промените разстоянието, се уверете, че в моментната ситуация то е сигурно за природата и околността.
Презастъпване дюзи (EDS)
Този параметър може да се използва само за полски пръскачки с функция Включване на отделни дюзи. На други системи той изобщо не се показва.
Използвайте параметъра, за да настроите, колко дюзи трябва да работят с презастъпване.
Инертност
Неактивност е времето, което изминава между изпращането на команда през терминала и изпълнението на командата от машината.
Това време може да варира за всяка машина.
Има два параметъра за конфигурацията:
- ▪
- „Неактивен ON“ (при включване)
- ▪
- „Неактивен OFF“ (при изключване)
Ако притежавате компютър за изпълнение на определени задачи ISOBUS, който пренася времената на инертност към SECTION-Control, не трябва да променяте тези параметри. В такъв случай като стойност се появява текстът „ISO“.
Пример
Ако при една полска пръскачка една секция премине върху вече третирана площ, тя веднага трябва да бъде изключена. Затова софтуерът изпраща сигнал за изключване към клапана за секция. По този начин клапанът се затваря и налягането в маркуча спада. Толкова дълго, докато дюзите вече не разпръскват нищо. Това продължава ок. 400 милисекунди.
Резултатът е, че секцията в продължение на 400 милисекунди разпръсква с препокриване.
За да се предотврати това, параметър „Неактивен OFF“ трябва да бъде настроен на 400 ms. Сега сигналът 400 милисекунди се изпраща по-рано към клапана за секция. По този начин разпръскването може да бъде прекъснато в точния момент.
Следващата фигура онагледява, как изглежда неактивността. На фигурата са показани реалните действия, а не индикацията на екрана.
Неактивен OFF е настроен на 0. Ако настроеното време на забавяне е твърде ниско, се разпръсква с препокриване.
Възможни стойности:
- ▪
- „Неактивен ON“
- Въведете тук забавянето при включване на секция. Ако секцията реагира твърде късно на сигнала за включване, повишете стойността.
- напр.
- –
- Електромагнитен клапан арматура 400 ms
- –
- Задвижвана с електродвигател арматура 1200 ms
- ▪
- „Неактивен OFF“
- Въведете тук забавянето при изключване на секция. Ако секцията реагира твърде късно на сигнала за изключване, повишете стойността.
- напр.
- –
- Електромагнитен клапан арматура 300 ms
- –
- Задвижвана с електродвигател арматура 1200 ms
Модел на машината
Този параметър е предопределящ за начина, по който работната полоса трябва да следва символа на GPS приемника.
Възможни стойности:
- ▪
- „навесна“
- Настройка за самопридвижващи се селскостопански уреди.
- ▪
- „прикачна“
- Настройка за селскостопански уреди, които се теглят на буксир от трактор.
- ▪
- „деактивиран“
- Настройка за сменяеми уреди.
Панел на екрана
Вид на панела на екрана.
Възможни стойности:
- ▪
- „деактивиран“
- Изключва панела на екрана
- ▪
- „Графичен режим“
- Включва панела на екрана в графичен режим
- ▪
- „Текстови режим“
- Включва панела на екрана в текстови режим
- ▪
- „Section-View“
- Включва SECTION-View
Област на приложение
Този параметър служи за деактивиране на разпръскването при обръщане в лозя.
Ако ъгълът между водещата линия и превозното средство е по-голям от 30°, системата изхожда от това, че превозното средство обръща. В такъв случай обръщането приключва във всички секции.
Ограничения:
- ▪
- Функционира само в следния нав. режим: Паралелно, Режим на контур, A+
- ▪
- Ако е маркирана крайна част, функцията се деактивира
- ▪
- Ако е настроен параметър "Модел на машината" за използвания уред „прикачна“, не се анализира ъгълът между трактора и водещата линия, а ъгълът между водещата линия и прикачния уред за работа.
Възможни стойности:
- ▪
- Функция „Стандарт“ се деактивира.
- ▪
- Функция „Винарство“ се активира.
Задаване отклонение
Можете да използвате този параметър, за да настроите измествания на работната широчина наляво или надясно. Въведете с колко cm е изместен центърът на работната широчина от центъра на трактора.
Възможни стойности:
- ▪
- Въведете положителна стойност. напр.: 90cm
- Ако уредът е изместен надясно.
- ▪
- Въведете отрицателна стойност. напр.: -90cm
- Ако уредът е изместен наляво.
Начин на функциониране
Ако в този параметър въведете стойност различна от 0, тогава се случва следното:
- ▪
- В работната маска се появява червена водеща линия, която се начертава на разстояние от синята водеща линия.
- ▪
- Работната полоса се измества на едната страна. Точно в нейния център преминава синята водеща линия.
След настройката на задаване отклонение, трябва да обслужвате TRACK-Leader малко по-различно:
- 1.
- Управлявайте превозното средство, така че стрелката винаги да следва червената линия. Тогава центърът на работната полоса следва синята водеща линия.
Водещи линии при уреди с отклонение
