Prietaisų išdėstymo konfigūracijos nustatymas

Padargų išdėstymas rodo, iš kokių „ISOBUS“ darbo kompiuterių terminalas įkelia prijungtų žemės ūkio padargų geometriją. Geometrijos reikia, kad pagal GPS signalą būtų galima apskaičiuoti visų dalių padėtį. Tik taip galima įjungti lygiagretaus važiavimo funkciją ir sekcijų perjungimą.

Žiūrint važiavimo kryptimi, padargai turi būti išdėstyti nuo pirmo iki paskutinio.

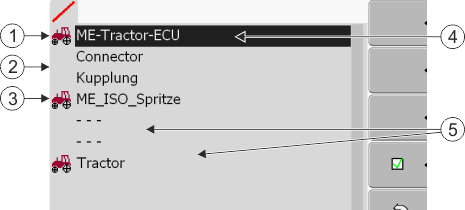

	Terminalo taikomoji programa „Tractor-ECU“.		Darbo kompiuterio pavadinimas
	Jungtys tarp taikomųjų programų „ME-Tractor-ECU“ ir „ME_ISO_Spritze“. Šių padargų geometrija perduodama į „SECTION-Control“.		Nebūtina sujungti visų sąraše esančių prietaisų. Darbo kompiuterį, kuriame nėra jokių svarbių geometrijos duomenų, galima atskirti. Paveikslėlyje darbo kompiuteris „Traktorius“ atskirtas, nes traktoriaus geometriją galima perimti iš terminalo taikomosios programos „Tractor-ECU“.
	„ISOBUS“ darbo kompiuteris „ME_ISO_Spritze“

Veiksmai

Padargų išdėstymą, kai nenaudojate taikomosios programos „ISOBUS-TC“, galite sukonfigūruoti taip:

þ: Visi „ISOBUS“ darbo kompiuteriai prijungti prie „ISOBUS“.

1.: Atidarykite taikomąją programą „ISOBUS-TC“.

2.: – Įjunkite ekraną su padargų išdėstymo funkcijomis.

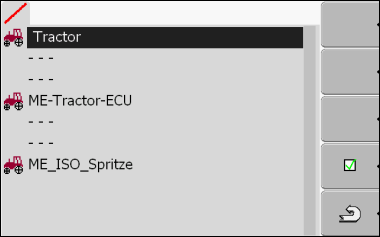

⇨: Atsiras šis ekranas:

⇨: Sąrašas su visais prie „ISOBUS“ prijungtais padargais. Tarp padargų bus rodomos jų jungtys.

3.: – Paspauskite sukamąjį reguliatorių viršutinėje eilutėje, kad pasirinktumėte pirmą padargą. Kai naudojate ME terminalą, prie kurio prijungtas GPS imtuvas, viršutinėje eilutėje nustatykite programą „ME-Tractor-ECU“. Jei kitame terminale arba traktoriaus darbo kompiuteryje yra nustatyta geometrija, galite ją koreguoti.

4.: Antroje vietoje turėtų pasirodyti žemės ūkio padargas, prijungtas prie galinio „ISOBUS“ padargo kištukinio lizdo. Pasirinkite padargą eilutėje, skirtoje antram padargui.

5.: Tarp abiejų padargų reikės pasirinkti tik tinkamą jungtį. Paspauskite sukamąjį reguliatorių eilutėje tarp dviejų padargų ir kiekvienam padargui parinkite reikiamą jungtį.

Esant nesudėtingoms sistemoms, terminalas padargų išdėstymą įjungia automatiškai. Ypač jei ME terminalas yra vienintelis, į kurį įvesta traktoriaus geometrija (žr.: GPS imtuvo padėties įvestis).

Toliau nurodyti atvejai, kai padargų išdėstymą gali tekti nustatyti rankiniu būdu:

▪: Kai traktoriaus kabinoje įmontuotas traktoriaus darbo kompiuteris („Tractor-ECU“), į kurį įrašyta traktoriaus geometrija. Tokiu atveju turite nustatyti, kuri taikomoji programa „Tractor-ECU“ padargų išdėstymo konfigūracijoje yra susieta su kitais padargais: t. y. ME terminalo ar darbo kompiuterio taikomoji programa.

▪: Kai sistema negali pati išdėstyti „ISOBUS“ darbo kompiuterių. Pavyzdžiui, kai traktorius traukia daugiau nei vieną žemės ūkio padargą (pvz.: srutų talpyklą ir sėjamąją).

▪: Kai ryšys su „ISOBUS“ darbo kompiuteriu nutrūksta paleidus ISO-XML užduotį. Dažniausiai padargų išdėstymas atstatomas, kai „ISOBUS“ darbo kompiuteris vėl prijungiamas.

▪: Kai paleidus terminalą rodomas šis klaidos pranešimas: „Nepakanka informacijos apie padargų išdėstymą.“

▪: Kai paleidus navigaciją „TRACK-Leader“ rodomas šis klaidos pranešimas: „Prietaiso duomenys vis dar įkeliami“. Nustačius padargų išdėstymą pranešimo turėtų neberodyti.
