Anbau- und Bedienungsanleitung - Ved maskiner med en ISOBUS-jobcomputer

Monterings- og betjeningsvejledning

Indholdsfortegnelse

Ved maskiner med en ISOBUS-jobcomputer

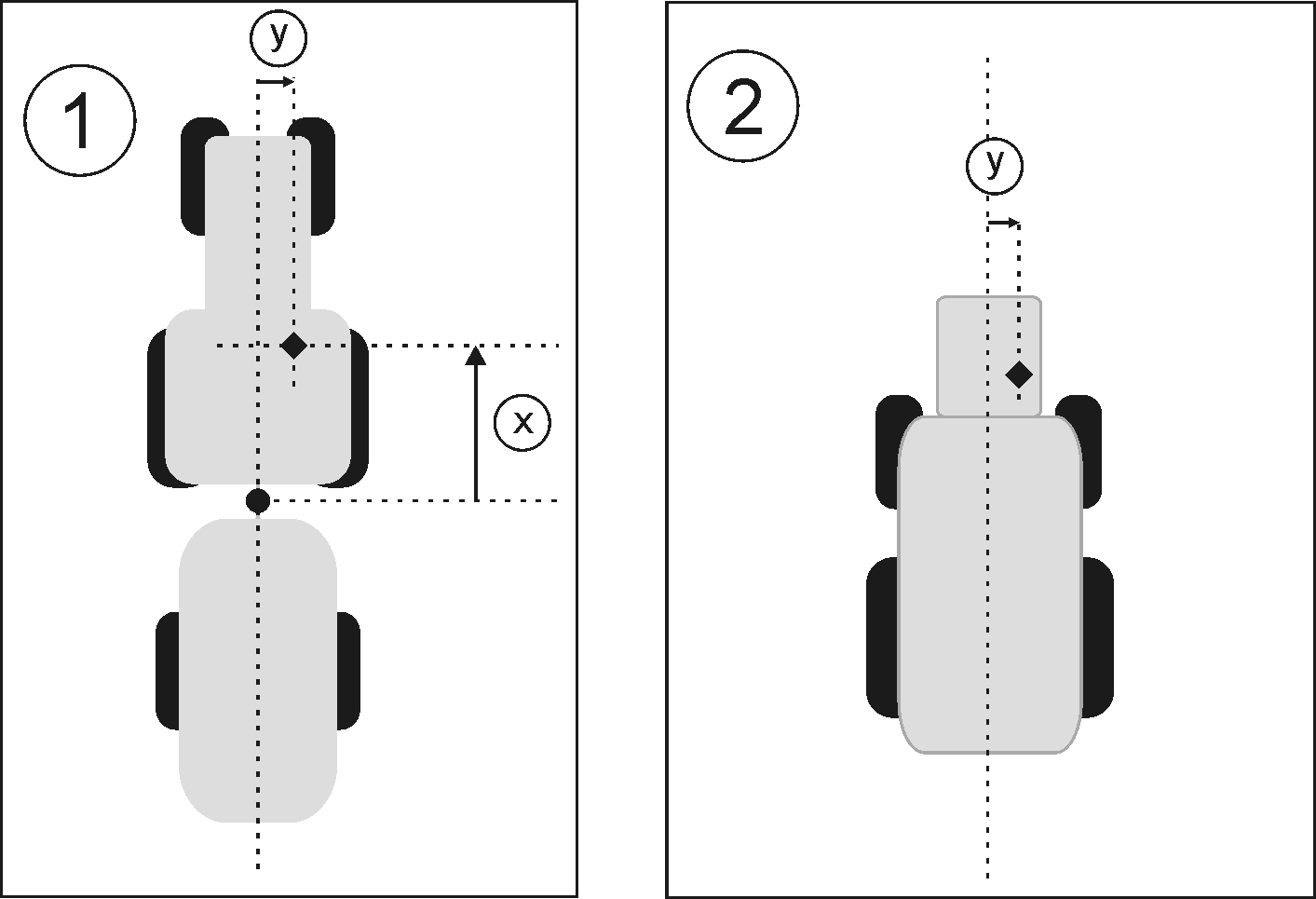

På nedenstående tegning er der markeret afstand, der skal vises ved de forskellige maskiner.

GPS-Antennenoffset_ISO Maschinen_Selbstfahrer und Schlepper

GPS-modtager ved ISOBUS-maskiner

	Koblingspunkt ved tilbygnings- og trailerenheder		GPS modtager
	Tilbygnings- og trailerenhed		Selvkørende
y	Afstand mellem længdeaksel og GPS-modtager til forskydning Y	x	Afstand for forskydning X

Fremgangsmåde

Således findes afstande ved traktorer ved hjælp af ISOBUS jobcomputer:

þ: Jobcomputeren af den brugte enhed er tilsluttet terminalen.

þ: I jobcomputeren er apparatets geometri konfigureret.

1.: Mål afstanden mellem tilbygnings- eller trailerenheden og GPS-modtager.

2.: Indtast målt afstand som parameter "Forskydning X".

3.: Afstanden mellem maskinens længdeakse og GSP-modtager.

4.: Indtast målt afstand som parameter "Forskydning Y".

Fremgangsmåde

Således findes afstande ved selvkørende maskiner ved hjælp af ISOBUS jobcomputer:

þ: Jobcomputeren af den brugte enhed er tilsluttet terminalen.

þ: I jobcomputeren er apparatets geometri konfigureret.

1.: Indtast 0cm som parameter "Forskydning X".

2.: Afstanden mellem maskinens længdeakse og GSP-modtager.

3.: Indtast målt afstand som parameter "Forskydning Y".
