Sectorul de afişaj pentru rampă
Pe afişajul pentru rampă se găsesc următoarele informaţii:
- ▪
- Numărul de secţiuni
- ▪
- Care secțiuni sunt preselectate sau deconectate
- ▪
- Secţiunile care stropesc
Prezentare

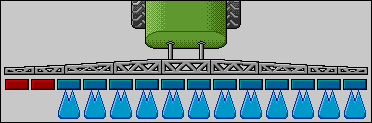

Figurile următoare ilustrează în care sunt reprezentate secţiunile în sectorul afişajului pentru rampă:
Secțiunile 1 și 2 sunt închise și dezactivate.
Secțiunile 1 și 2 sunt închise. Toate celelalte secțiuni sunt deschise și stropesc.
Dacă SECTION-Control este activat, apare suplimentar simbolul SECTION-Control.
Dacă nu este posibil SECTION-Control, culoarea simbolului SECTION-Control se modifică.
Fiecare dreptunghi corespunde unui ventil al secţiunii.
Stările secţiunilor
Dacă secțiunile sunt comutate automat cu SECTION-Control, trebuie să vă asigurați că secțiunile nu sunt dezactivate printr-o cutie de conexiuni (S-Box) sau un joystick. În acest caz, secțiunile sunt marcate cu o cruce roșie și rămân închise.
Stările secțiunilor cu SECTION-Control și S-Box
La mașinile de erbicidat cu EDS (comutarea separată a duzelor), nu există ventile pentru secțiuni. O secțiune constă din mai multe duze care sunt comutate de modulele EDS. Simbolul secțiunilor este împărțit în mai multe segmente. Fiecare segment corespunde unei duze.
Stările secțiunilor cu EDS
