Structura ferestrei de lucru

Fereastra de lucru este afișată întotdeauna în timpul lucrului și vă informează asupra stării maşinii de erbicidat.

Fereastra de lucru este împărţită în mai multe sectoare. În fiecare sector pot să apară informații despre anumite teme.

Sectoarele pot fi modificate la configurarea calculatorului de lucru pentru un model de maşină de erbicidat de la producătorul acesteia. De aceea, grafica următoare prezintă numai o privire de ansamblu din versiunea standard.

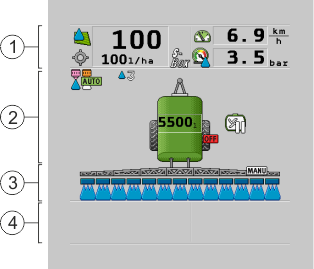

Sectoarele ferestrei de lucru

	Sectorul „Date de stropire”		Sectorul „Rampă”
	Imaginea mașinii cu simboluri		Simboluri lângă imaginea mașinii

În următoarele capitole veţi citi informaţiile care apar în aceste domenii.

Lângă fereastra de lucru apar simboluri funcționale la a căror acționare sunt executate funcții. Poziția și operarea lor depinde de tipul terminalului ISOBUS.

În tabelul de mai jos vedeți semnificația simbolurilor funcționale în fereastra de lucru.

Simbol funcţional	Funcţie
	Deschide fereastra "„Rezultate”.
	Deschide fereastra "„Datele mașinii”.
	Deschide fereastra "„Umplere”.
	Deschide fereastra "„Pliere”.
	Comută între reglarea manuală și cea automată a valorii de referinţă.
	Deschide o fereastră cu funcții suplimentare.
/	Pornește și încheie direcţia cu oişte sau cu fuzete.
/	Comută între două planuri de simboluri.
/	Comută între două planuri de simboluri, dacă este configurat suplimentar un senzor de apă.
	Afişează următoarea pagină cu simboluri funcţionale.
