SPRAYER-Controller MAXI und MIDI 3.0 - Arbejdsmaskens opbygning

Arbejdsmaskens opbygning

Arbejdsmasken vises altid under arbejdet og oplyser om marksprøjtens tilstand.

Arbejdsmasken er opdelt i flere områder. I hvert område kan der fremkomme oplysninger om bestemte emner.

Marksprøjtens producent kan ændre områderne for en marksprøjtemodel når jobcomputeren konfigureres. Derfor viser nedenstående grafik kun en oversigt i standardversionen.

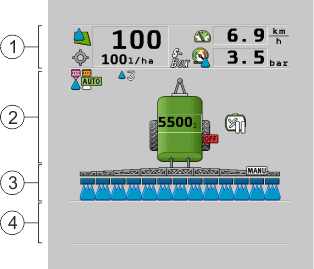

Områder på arbejdsmasken

	Område "Sprøjtedata"		Område"Bom"
	Maskintegning med symboler		Symboler ved siden af maskinbilledet

I nedenstående kapitel kan du læse, hvilke oplysninger der vises i disse områder.

Ud over arbejdsmasken vises funktionssymbolerne, hvor funktionernes aktivering udføres. Deres position og betjening afhænger af ISOBUS-UT-type.

I nedenstående tabel ses funktionssymbolernes betydning i arbejdsmasken.

Funktionssymbol	Funktion
	Åbner masken "Resultater".
	Åbner masken "Parameter".
	Åbner masken "Påfyldning".
	Åbner masken "Klapning".
	Skifter mellem manuel og automatisk regulering af udbringsmængden.
	Åbner masken med ekstrafunktioner.
/	Starter og afslutter vognstang- eller svingakselmanøvrering.
/	Skifter mellem to symbolniveauer.
/	Skifter mellem to symbolniveauer, hvis der desuden er konfigureret en vandsensor.
	Viser den næste side med funktionssymboler.

Weiterführende Informationen

•: Område sprøjtedata

•: Område bomvisning

•: Symboler ved siden af maskinbilledet

•: Symboler på maskinbilledet
