Geschwindigkeitssensor kalibrieren

Bei der Kalibrierung des Geschwindigkeitssensors ermitteln Sie die Anzahl der Impulse, die der Sensor auf der Distanz von 100 Metern übermittelt.

Wenn die Anzahl der Impulse bekannt ist, kann das Terminal die aktuelle Geschwindigkeit errechnen und an die angeschlossenen Jobrechner übermitteln.

Vorgehensweise

So kalibrieren Sie den Geschwindigkeitssensor:

þ: Terminal ist an die Traktorsignalsteckdose angeschlossen.

þ: Parameter „Geschwindigkeitssignal“ ist konfiguriert. Wert: „Sensor“

1.: Messen und markieren Sie eine Strecke von 100m. Der Boden muss den Feldbedingungen entsprechen. Die Strecke sollte also über eine Wiese oder ein Feld führen.

2.: Stellen Sie den Traktor mit der angeschlossenen Maschine an den Anfang der markierten Strecke.

3.: Drücken Sie die Taste bis die Maske „Traktor (1 / 2)“ erscheint:

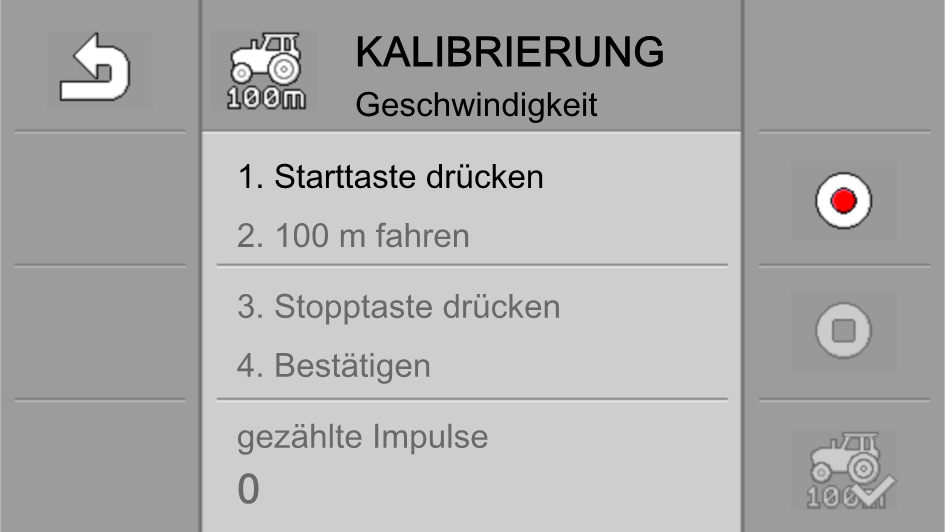

4.: - Öffnen Sie die Kalibrierungsmaske:

5.: - Starten Sie die Kalibrierung.

6.: Fahren Sie die markierte Strecke geradeaus ab.

7.: Falls Sie die Messung abbrechen müssen, drücken Sie .

8.: Halten Sie nach 100m an.

9.: - Beenden Sie die Kalibrierung.

10.: Die Anzahl der Impulse erscheint in der Zeile „gezählte Impulse“.

11.: - Speichern Sie das Ergebnis oder starten Sie das Terminal neu.
