Traktor
Traktor

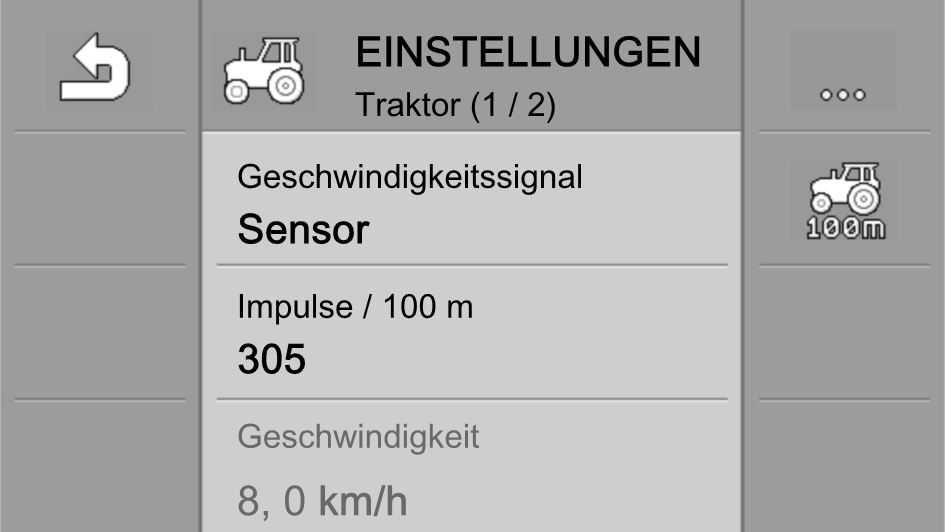

In der Maske „Traktor“ können Sie folgende Sensoren konfigurieren:
▪
Arbeitsstellungssensor
▪
Geschwindigkeitssensor
Bedienelemente
Zurück zur vorherigen Maske.
Zur nächsten Maske in der Maskengruppe.
Ruft die Maske auf, in der der Geschwindigkeitssensor kalibriert werden kann.
Parameter in der Maskengruppe
Geschwindigkeitssignal
Quelle des Geschwindigkeitssignals:
Sensor
- Angeschlossen an Anschluss B des Terminals.
CAN-Bus
- wird über den CAN-Bus empfangen.
Impulse / 100 m
Anzahl der Impulse, die der Geschwindigkeitssensor auf einer Strecke von 100 Metern sendet.
(Erscheint nur, wenn Sie „
Sensor
“ als Geschwindigkeitssignal wählen.)
Geschwindigkeit
Anzeige der aktuellen Geschwindigkeit.

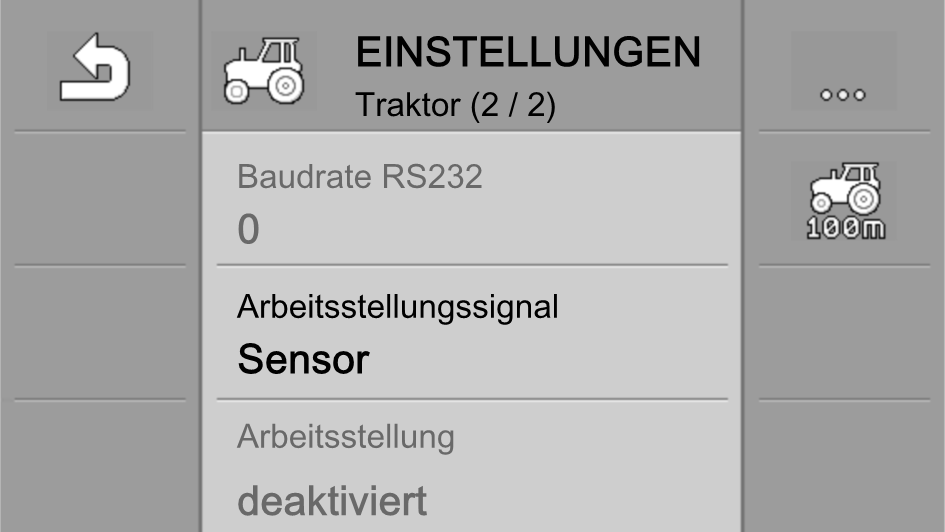

Baudrate RS232
Aktuell keine Funktion.
Arbeitsstellungssignal
Quelle des Arbeitsstellungssignals:
Sensor
- Angeschlossen an Anschluss B des Terminals.
CAN-Bus
- wird über den CAN-Bus empfangen.
Arbeitsstellung
Aktuelle Arbeitsstellung:
aktiviert
- Maschine in Arbeitsstellung
In der Maske „
Übersicht
“ erscheint in diesem Fall das Symbol:
deaktiviert
- Maschine nicht in Arbeitsstellung
Weiterführende Informationen
•
Geschwindigkeitssensor kalibrieren
