Entrer la position du récepteur GPS

Après avoir fixé et raccordé le récepteur GPS, vous devez entrer sa position exacte.

Pour entrer la position exacte du récepteur GPS, vous devez mesurer les distances du récepteur GPS jusqu'à l'axe longitudinal et jusqu'à ce que l'on appelle Point d'attelage .

Lors de l'entrée des distances, le fait que le récepteur GPS se trouve à gauche ou à droite de l'axe longitudinal du tracteur ou qu'il se trouve devant ou derrière le point d'attelage est décisif.

Où se trouve le récepteur GPS?	La manière dont la distance doit être introduite
à droite de l'axe longitudinal	y
à gauche de l'axe longitudinal	- y
devant le point d'attelage	x
derrière le point d'attelage	- x

Procédure

1.: Appeler l'application Tractor-ECU :
| Tractor-ECU

2.: - Appeler la liste des véhicules.

3.: Choisir le profil de véhicule.

4.: - Appuyer.

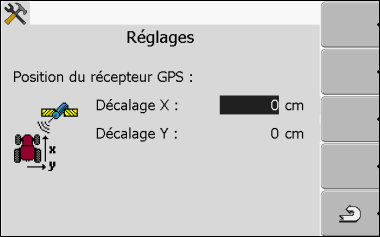

⇨: Le masque suivant apparaît :

5.: Mesurer la position du récepteur GPS. Dans les sous-chapitres qui suivent, vous découvrirez comment procéder.

6.: Entrer les distances mesurées dans les champs "Décalage X" et "Décalage Y".

7.: - Revenir au profil de véhicule.

⇨: Vous avez saisi la position du récepteur GPS pour le profil de véhicule sélectionné.

Informations complémentaires

•: Pour les machines avec un calculateur ISOBUS
