Configurar o sensor de posição de trabalho

Quando um sensor de posição de trabalho estiver conectado ao terminal através do conector B, então você precisará comunicar ao terminal de acordo com qual princípio o sensor trabalha.

Na configuração você terá a escolha entre três tipos de sensores:

▪: "analógico"

: Você utiliza um sensor de posição de trabalho analógico, o qual mede a altura do mecanismo elevador de três pontos.

▪: "digital"

: Você utiliza um sensor de posição de trabalho digital compatível com ISO, conforme ISO 11786. O sensor está conectado ao terminal através de um conector fêmea de sinal.

▪: "ME-sensor Y"

: Você utiliza o sensor de posição de trabalho da Müller-Elektronik. O sensor está conectado ao terminal.

Procedimento

þ: Você conectou um sensor de posição de trabalho diretamente ao terminal ou através do jaque de sinal até o terminal.

þ: Você selecionou o parâmetro "Posição de trabalho" ou o valor "Sensor do engate de 3 ptos. fr." ou "Sensor do engate de 3 ptos. tr.".

1.: Acione a aplicação Tractor-ECU:
| Tractor-ECU

2.: - Acione a lista de veículos.

3.: Selecione o perfil do veículo.

4.: - Aperte

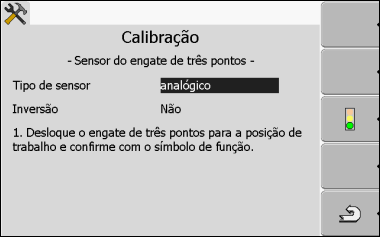

⇨: Aparecerá a seguinte tela:

5.: Selecione o tipo de sensor.

6.: Selecione se você desejar inverter o sinal. Uma inversão só faz sentido se você tiver escolhido "digital" ou "ME-sensor Y".

7.: Se você escolheu "digital" ou "ME-sensor Y": - Retorne ao perfil do veículo.
OU
Se você escolheu "analógico": Desloque o suporte de três pontos para a altura na qual começa a posição de trabalho.

8.: - Aperte para confirmar.

9.: - Retorne ao perfil do veículo.

⇨: Você configurou o sensor da posição de trabalho.
