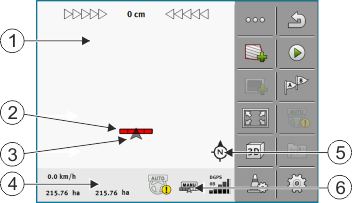

Сведения в рабочем шаблоне
Как только Вы запускаете навигацию, появляется рабочий шаблон. Отсюда Вы можете осуществлять все дальнейшие задания, которые Вам нужны во время полевых работ.
Информация, которая появляется в рабочем шаблоне, отличается в зависимости от того, активировано ли приложение SECTION-Control.
На следующем изображении Вы увидите, какие другие сведения могут появиться в рабочем шаблоне во время работы.

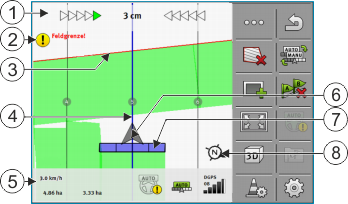

Рабочий шаблон во время работы
Для увеличения или уменьшения вида в рабочем шаблоне можно использовать функцию масштабирования двумя пальцами. Чтобы лишь переместить изображение, коснитесь любого места на экране и перетащите изображение в нужном направлении.
Кроме того, нажатием на компас можно отцентровать изображение в рабочем шаблоне.
Если в верхней области шаблона видны линии, для переключения между разными видами проведите пальцем по экрану.
Направляющие
Направляющие колеи — это вспомогательные линии, которые помогают двигаться параллельно.
Существует три вида направляющих колей:
- ▪
- Направляющая колея АВ — это направляющая колея, которая создается первой.
- ▪
- Активная направляющая колея — это направляющая колея, по которой в данный момент движется транспортное средство. Она выделена синим цветом.
- ▪
- Неактивированные направляющие колеи — направляющие колеи, которые не активированы.
После выбора комплекта направляющих в верхней области рабочего шаблона всегда будет отображаться текущий выбранный комплект и соответствующее расстояние между направляющими.
Позиция GPS-приёмника
Середина серой стрелки над рабочей балкой соответствует позиции GPS-приёмника.
Рабочая панель
Рабочая панель символизирует сельскохозяйственный прибор. Она состоит из нескольких четырехугольников. Каждый четырехугольник отображает одну секцию сельскохозяйственного оборудования. Цвет четырехугольников может изменяться во время работы.
См. также: Использование вида SECTION-View

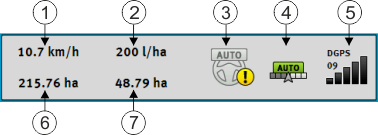

Счетчик и информация о состоянии
В этой области отображаются несколько сведений.

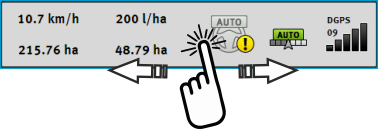

По кругам в нижней части маски видно, что можно выбирать между несколькими вариантами индикации:
- ⇨
- отобразится следующая индикация.
Граница поля
Граница поля показывает программному обеспечению точное положение поля и является исходным параметром для расчета общей площади поля.
Пройденные и обработанные участки
Участки позади символа машины выделяются зеленым цветом. При этом зеленый цвет в зависимости от конфигурации может иметь следующее значение:
- ▪
- Пройденные участки
- Если используется только приложение TRACK-Leader, выделяется пройденный участок Он выделяется независимо от того, обрабатывала его машина во время движения или нет.
- ▪
- Обработанные участки
- Если используется приложение SECTION-Control, выделяются обработанные участки. Участки, по которым машина двигалась, но которые она не обрабатывала, напротив, не выделяются.
Если вы желаете, чтобы программное обеспечение выделяло зеленым цветом только обработанные участки, необходимо сделать следующее:
- ▪
- Активируйте приложение SECTION-Control
или
- ▪
- установите и активируйте датчик рабочего положения.
- Датчик рабочего положения распознает, что сельскохозяйственное оборудование включено, и передает эту информацию в терминал.
Состояние соединения GPS
Отображает состояние соединения DGPS.
См. также: Проверка качества DGPS-сигнала
