Обработайте зону разворота

В зоне разворота Вы можете создавать направляющие колеи, ведущие вокруг поля.

Преимущества:

▪: Зону разворота можно обрабатывать после внутренней части поля. Благодаря этому после обработки зоны разворота на шинах не остаются остатки средства для опрыскивания.

▪: Приложение SECTION-Control отключает секции, которые во время обработки поля находятся в зоне разворота.

Символ функции	Состояние, в котором находится программное обеспечение, когда появляется символ	Это произойдет, если нажать функциональную клавишу возле символа
	Поворотная полоса деактивирована и у этого поля еще никогда не была активирована. Граница поля еще не определялась.	Невозможно нажать.
	Зона разворота не активирована. Появляется только в том случае, если определяется граница поля.	Вызывает шаблон, в котором вы можете определить зону разворота.
	Сейчас можно обрабатывать внутреннюю часть поля. Приложение SECTION-Control обрабатывает только внутреннюю часть поля. Секции отключаются при переходе в зону разворота. Во внутренней части поля активировано параллельное вождение.	Активируется параллельное вождение в зоне разворота.
	Сейчас можно обрабатывать зону разворота.	Во внутренней части поля активируется параллельное вождение.

Порядок действий

Параметры отображаются только один раз: при создании зоны разворота. Таким образом, при загрузке границы поля, включающей зону разворота, настройки зоны разворота можно изменить только следующим образом:

1.: (длительное нажатие) - Удалите зону разворота.

2.: - Создайте ее заново.

Параметры

Можно настроить следующие параметры:

▪: "Ширина поворотной полосы"

: Здесь введите, насколько широкой должна быть зона разворота. В качестве основы Вы можете ввести рабочую ширину самой широкой машины, например полевого опрыскивателя.

▪: "Расстояние между направляющими"

: Здесь введите, какое должно быть расстояние между направляющими колеями. Как правило это соответствует рабочей ширине использованного рабочего прибора.

▪: «Минимальный радиус поворота»

: Для того, чтобы линии в зоне разворота не пересекались под углом в 90°, в данном параметре можно задать радиус, который может выполнить ваше транспортное средство с навесным агрегатом.

▪: «Автоматически проложить направляющие»

: После активирования данной опции терминал автоматически создаст направляющие для внутренней области поля. Направляющие будут выполнены в виде прямых, параллельных линий.

: При этом в папке с комплектами направляющих будут созданы три комплекта направляющих, чтобы вы самостоятельно выбрали, в каком направлении вам следует обрабатывать поле. Комплекты направляющих обозначаются «Зона разворота» 1-3.

: Далее излагается порядок выбора комплекта направляющих: Выбор режима управления

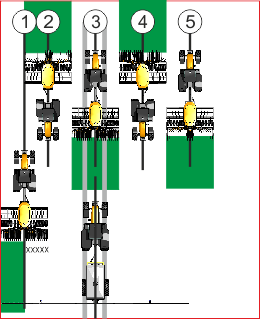

▪: "Режим отображения половины страницы"

: Параметры только для высевающих машин.

: Поставьте параметр на "да", если Вы хотите с высевающей машиной создать технологические колеи для полевого опрыскивателя и при этом создать обе технологические колеи за один проход.

: В этом режиме направляющие колеи создаются таким образом, что высевающая машина при первом или при втором проходе может работать только с половиной рабочей ширины.
