Преобразование линии АB для технологических колей

Для прокладки технологических колей в корректных проходах вам следует проверить, совпадает ли проложенная в TRACK-Leader направляющая линия с ориентацией движения в направлении АВ.

В зависимости от того, с какого края поля вы начинаете работу, правого или левого, может возникнуть потребность в инвертировании АВ-линии для прокладки технологических колей.

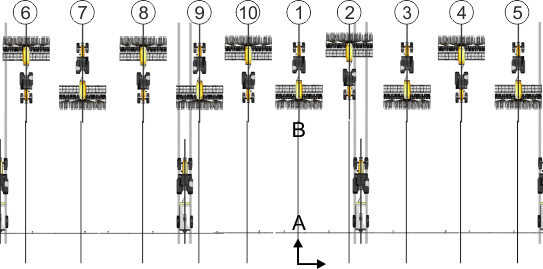

Пример 1: Направление движения соответствует проложенной АВ-линии. Технологические колеи создаются при корректных проходах.

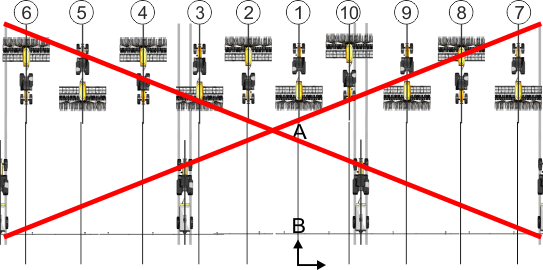

Пример 2: Направление движения не соответствует проложенной АВ-линии. Технологические колеи создаются при некорректных проходах. Вам следует преобразовать АВ-линию.

Порядок действий

Порядок преобразования АВ-линии для прокладки технологических колей:

þ: Отображенная АВ-линия не соответствует направлению движения.

1.: — Преобразуйте AB-линию.

⇨: АB-линия преобразуется.

⇨: Теперь направление движения соответствует АВ-линии.

⇨: Технологические колеи теперь создаются при корректных проходах.
