Informacije u radnoj maski

Čim pokrenete navigaciju, pojavljuje se radna maska. Odavde možete izvaditi sve druge naloge, koje trebate tijekom radova na polju.

Informacije koje se pojavljuju u radnoj maski razlikuju se prema tome je li aktiviran SECTION-Control.

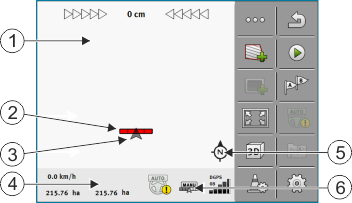

Radna maska naokn pokretanja, kod uključene SECTION-Control

	Područje za navigaciju		Trenutne statusne informacije
	Radna greda		Kompas
	Simbol vozila		Stanje od SECTION-Control

Na sljedećoj slici možete vidjeti, koje druge informacije u radnoj maski se mogu pojaviti tijekom rada.

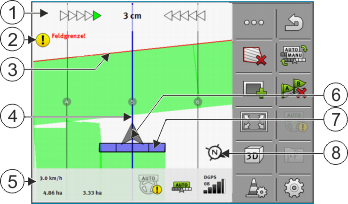

Radna maska za vrijeme rada

	Svjetlosna greda na zaslonu		Brojilo i informacije o statusu
	Napomena prije dostizanja granice polja.		Strelica simbolizira položaj GPS prijamnika
	Granica polja		Radna greda
	Navigacijska linija		Kompas

Za povećavanje i smanjivanje pregleda u radnoj maski možete upotrebljavati funkciju zumiranja s dva prsta. Ako samo želite premjestiti prikaz, dodirnite bilo koji dio zaslona i povucite prikaz u željenom smjeru.

Među ostalim, u radnoj maski prikaz možete centrirati, pri čemu dotičete kompas.

Ako vidite linije u gornjem području maske, prijeđite prstom kako biste se prebacivali između različitih prikaza.

Navigacijske linije

Navigacijske linije su pomoćne linije, koje vam pomažu da paralelno vozite.

Postoje tri vrste navigacijskih linija:

▪: AB linija - To je prva navigacijska linija. Na zaslonu je uvijek označena slovima A i B.

▪: Aktivirana navigacijska linija - Ovo je navigacijska linija koju vozilo upravo slijedi. Ona je označena plavom bojom.

▪: Neaktivirane navigacijske linije - navigacijske linije koje nisu aktivirane.

Ako ste odabrali zapis navigacijskih linija, u gornjem području radne maske uvijek ćete vidjeti odabrani zapis i određeni razmak navigacijskih linija.

Položaj GPS prijamnika

Središte sive strelice preko radne grede odgovara položaju GPS prijamnika.

Radna greda

Radna greda simbolizira poljoprivredni uređaj. Ona se sastoji od više četverokutnika. Svaki četverokutnik odgovara jednoj sekciji. Boja četverokutnika se može mijenjati tijekom rada.

Vidi također: Sekcijski prikaz koristiti

Brojilo i informacije o statusu

U ovom području možete vidjeti više informacija.

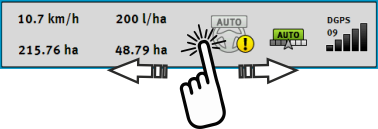

Krugovi na dnu maske ukazuju da se možete prebacivati između više prikaza:

1.: Povucite prstom preko područja brojača:

⇨: Pojavljuje se sljedeći prikaz.

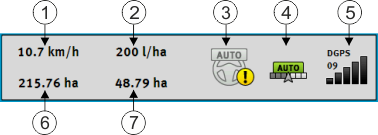

Brojilo

	Brzina		Kvalitet GPS-signala
	Zadana vrijednost iz aplikacijske kartice		Površina: Na polju bez granice polja: Već obrađena površina. - Na polju s granicom polja: Ukupna površina polja.
	Status sustava automatskog upravljanja		Pojavljuje se samo, kada ste registrirali granicu polja. - Površina koja se još treba obraditi.
	Status od SECTION-Control - AUTO - SECTION-Control upravlja aktiviranjem sekcije ISOBUS-Jobrechnera. - MANU - ISOBUS-Jobrechner se ručno upravlja.

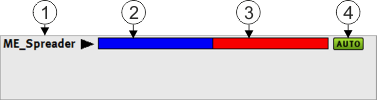

Prikaz radne širine sa stanjem sekcija, kod priključenih ISOBUS-Jobrechnera

	Naziv stroja i radna širina		Deaktivirana sekcija
	Ispuštena sekcija		Radni mod od SECTION-Control na ovoj radnoj širini

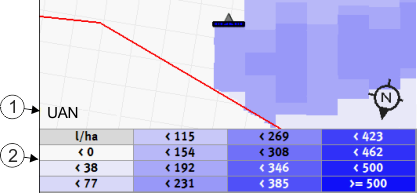

Legenda vizualizirane količine ispuštanja ili aplikacijska kartica

Naziv legende

Naziv se navede od Jobrechnera ili od ISO-XML-naloga.

Legenda

Granica polja

Granica polja pokazuje softveru točan položaj polja i služi kao informacija za obračun ukupne površine polja.

Voženje i obrađene površine

Površine iza simbola stroja su označene sa zelenom bojom. Zelena boja može pri tome ovisno od konfiguracije imati slijedeće značenje:

▪: Vožene površine

: Kada koristite samo TRACK-Leader, označena je samo vožena površina. Ona je označena neovisno od toga, je li stroj kod vožnje površinu obradio ili nije.

▪: Obrađene površine

: Kada koristite SECTION-Control, obrađene površine budu označene. Površine, na kojima stroj vozi, ali ih nije obradio, neće biti označene.

Ukoliko želite, da softver označi zeleno samo obrađene površine, morate uraditi slijedeće:

▪: Aktivirajte SECTION-Control

ili

▪: Montirajte i aktivirajte senzor radnog položaja

: Senzor radnog položaja prepoznaje, da je jedan poljoprivredni uređaj u radnom položaju i prenosi ovu informaciju na terminal.

Status GPS-veze

Pokazuje status DGPS-veze.

Vidi također: Provjeriti kvalitet DGPS-signala
