Определение границы поля посредством объезда поля
Для определения границы поля непосредственно на терминале вы должны объехать поле. Чем точнее вы при объезде, тем большей точности можно впоследствии добиться при переключении сегментов на граничном участке.
Точность сигнала GPS очень важна:
- ▪
- по возможности используйте максимально точный сигнал GPS, например RTK.
- ▪
- Если вы работаете с DGPS, калибруйте сигнал GPS каждые 15 минут. В этих целях прервите запись (символ
) и поезжайте к исходной точке. После калибровки вернитесь на место, где вы прервали объезд.
Основная методика действий - без вычислителя ISOBUS и без SECTION-Control
Порядок действий
Вы объезжаете поле следующим образом, если вы работаете без вычислителя ISOBUS и без SECTION-Control:
- þ
- параметр "SECTION-Control" деактивирован.
- þ
- Вы выбрали подходящий для вашего транспортного средства профиль машины.
- 1.

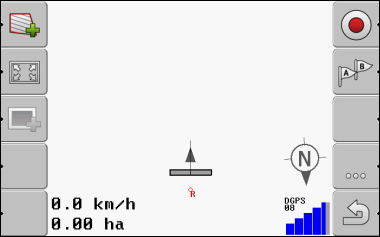

- Запустите новую навигацию.
- 2.
- При работе без RTK установите исходную точку или откалибруйте сигнал GPS.
- 3.
- нажмите на этот символ функции, чтобы сообщить терминалу, что агрегат работает. Если на рабочем агрегате (или тракторе) установлен датчик рабочего положения и этот датчик сконфигурирован в профиле машины, то этот символ не появится. В этом случае терминал автоматически определяет, что агрегат работает.
- 4.
- Включите агрегат или переведите его в рабочее положение.
- 5.
- Объедьте поле. При этом пытайтесь внешней частью агрегата проезжать непосредственно по краю поля. Если выяснится, что рабочая ширина отличается от ширины агрегата, остановитесь и скорректируйте параметр "Рабочая ширина" в профилях машин. На время объезда поля вы можете установить немного более высокое значение параметра , чтобы впоследствии поддерживать постоянную дистанцию до края поля.
- ⇨

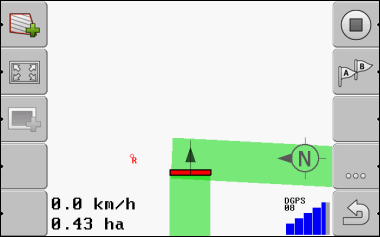

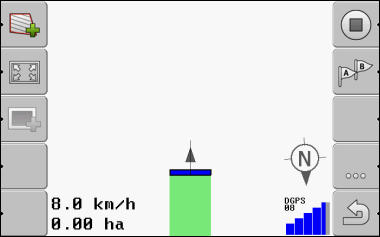

- Уже после первых сантиметров вы увидите, что на экране площадь за символом транспортного средства отмечается зеленым цветом. Зеленый цвет означает обработанную площадь:
- 6.
- Объедьте все поле.
- 7.
- Остановитесь по завершению объезда поля.
- 8.
- нажмите на данный символ функции, чтобы отметить границу поля вокруг отмеченной зеленым цветом площади.
- ⇨
- На экране навигации вокруг поля проводится красная линия. Это граница поля.
- ⇨
- Теперь в области счетчиков появится рассчитанная граница поля.
- ⇨
- Так как вы находитесь вблизи границы поля, терминал начнет издавать свистящий звук, и на экране появится предупреждающее сообщение "Граница поля".
Вы можете сохранить определенную таким образом границу поля.
Объезд поля с SECTION-Control
Если вы работаете с SECTION-Control, предпримите практически те же самые меры, что и в основной методике действий.
Важно:
- ▪
- Вычислитель ISOBUS должен быть подключен.
- ▪
- Перед фиксацией границы поля активируйте в настройках параметр "SECTION-Control".
- ▪
- Символы функции и заменяются на этот символ
. Таким образом, на шаге 3 основной методики действий вы должны активировать автоматический режим SECTION-Control. Обработанная площадь отмечается автоматически, пока работает агрегат.
Объезд поля с помощью трактора, квадроцикла или другого транспортного средства без рабочего агрегата
Во многих случаях выгодно объезжать поле на транспортном средстве, которое не тянет за собой рабочий агрегат.
Важно:
- ▪
- Вы должны установить терминал и GPS-приёмник на транспортном средстве.
- ▪
- Вам необходим профиль машины для квадроцикла. При этом очень точно укажите положение GPS-приёмника и рабочую ширину.
- ▪
- Половина рабочей ширины соответствует расстоянию от середины транспортного средства до границы поля. Соблюдайте это расстояние во время всего объезда поля.
