Сведения в рабочем шаблоне

Как только Вы запускаете навигацию, появляется рабочий шаблон. Отсюда Вы можете осуществлять все дальнейшие задания, которые Вам нужны во время полевых работ.

Информация, которая появляется в рабочем шаблоне, отличается в зависимости от того, активировано ли приложение TRACK-Leader II или дополнительно активировано приложение SECTION-Control.

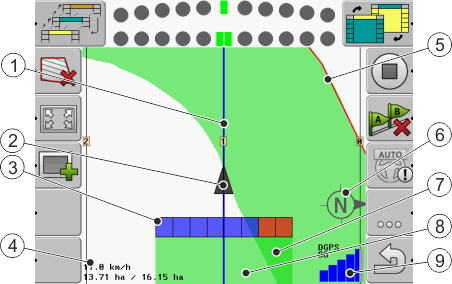

Arbeitsmaske, wenn SECTION-Control deaktiviert ist

Рабочий шаблон, если SECTION-Control отключен

	Направляющие колеи		Граница поля
	Позиция GPS-приёмника		Компас
	Рабочая балка		Дважды пройденные и обработанные участки
	Счетчик и информация о состоянии		Пройденные и обработанные участки
			Состояние соединения GPS

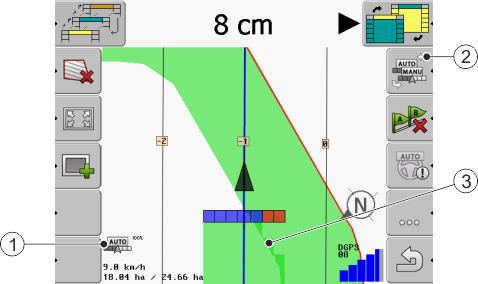

Arbeitsmaske, wenn SECTION-Control aktiviert ist

Изменения в рабочем шаблоне, если активирован SECTION-Control

	Счетчик и информация о состоянии		Темным цветом обозначены только дважды обработанные участки.
	Символ функции для изменения режима работы

Направляющие колеи

Направляющие колеи – это вспомогательные линии, которые помогают двигаться параллельно.

Существует три вида направляющих колей:

▪: Направляющая колея А-В – это направляющая колея, которая создается первой.

▪: Активная направляющая колея – это направляющая колея, по которой в данный момент движется транспортное средство. Она выделена синим цветом.

▪: Неактивированные направляющие колеи – направляющие колеи, которые не активированы.

Позиция GPS-приёмника

Середина серой стрелки над рабочей балкой соответствует позиции GPS-приёмника.

Рабочая панель

Рабочая панель символизирует сельскохозяйственный прибор. Она состоит из нескольких четырехугольников. Каждый четырехугольник отображает одну секцию сельскохозяйственного оборудования. Цвет четырехугольников может изменяться во время работы.

См. также: Использование вида SECTION-View

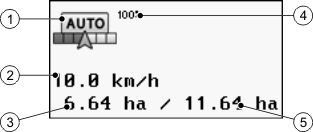

Счетчик и информация о состоянии

Информация в области счетчика

	Режим работы SECTION-Control		Установленная степень перекрытия
	Текущая скорость Скорость определяется на основании позиции GPS и может отличаться от скорости в вычислителе.		Общая площадь поля в пределах границ поля. Только если граница поля определена.
	Счетчик площади - Площадь, которую еще необходимо обработать, если граница поля определена. - Уже обработанная площадь, если граница поля не определена.

Граница поля

Граница поля показывает программному обеспечению точное положение поля и является исходным параметром для расчета общей площади поля.

Пройденные и обработанные участки

Участки позади символа машины выделяются зеленым цветом. При этом зеленый цвет в зависимости от конфигурации может иметь следующее значение:

▪: Пройденные участки

: Если используется только приложение TRACK-Leader, выделяется пройденный участок Он выделяется независимо от того, обрабатывала его машина во время движения или нет.

▪: Обработанные участки

: Если используется приложение SECTION-Control, выделяются обработанные участки. Участки, по которым машина двигалась, но которые она не обрабатывала, напротив, не выделяются.

Если вы желаете, чтобы программное обеспечение выделяло зеленым цветом только обработанные участки, необходимо сделать следующее:

▪: Активируйте приложение SECTION-Control

или

▪: установите и активируйте датчик рабочего положения.

: Датчик рабочего положения распознает, что сельскохозяйственное оборудование включено, и передает эту информацию в терминал.

Состояние соединения GPS

Отображает состояние соединения DGPS.

См. также: Проверка качества DGPS-сигнала
