Обработайте зону разворота

В зоне разворота Вы можете создавать направляющие колеи, ведущие вокруг поля.

Преимущества:

▪: Зону разворота можно обрабатывать после внутренней части поля. Благодаря этому после обработки зоны разворота на шинах не остаются остатки средства для опрыскивания.

▪: Приложение SECTION-Control отключает секции, которые во время обработки поля находятся в зоне разворота.

Ограничения:

▪: Во время обработки зоны разворота нельзя использовать автоматическое управление TRACK-Leader TOP. Водитель должен всегда управлять машиной вручную.

Символ функции	Альтернативный символ функции	Состояние, в котором находится программное обеспечение, когда появляется символ	Это произойдет, если нажать функциональную клавишу возле символа
		Граница поля еще не определялась.	Невозможно нажать.
		Зона разворота не активирована. Появляется только в том случае, если определяется граница поля.	Вызывает шаблон, в котором вы можете определить зону разворота.
		Сейчас можно обрабатывать внутреннюю часть поля. Приложение SECTION-Control обрабатывает только внутреннюю часть поля. Секции отключаются при переходе в зону разворота. Во внутренней части поля активировано параллельное вождение.	В зоне разворота появляются направляющие колеи.
		Сейчас можно обрабатывать зону разворота.	Во внутренней части поля активируется параллельное вождение. Для удаления зоны разворота нажимайте символ функции в течение трех секунд.

Параметры

Вы должны настроить следующие параметры:

▪: "Ширина поворотной полосы"

: Здесь введите, насколько широкой должна быть зона разворота. В качестве основы Вы можете ввести рабочую ширину самой широкой машины, например полевого опрыскивателя.

▪: "Расстояние между направляющими"

: Здесь введите, какое должно быть расстояние между направляющими колеями. Как правило это соответствует рабочей ширине использованного рабочего прибора.

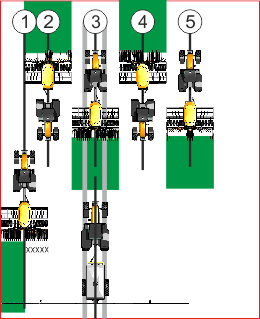

▪: "Режим отображения половины страницы"

: Параметры только для высевающих машин.

: Поставьте параметр на "да", если Вы хотите с высевающей машиной создать технологические колеи для полевого опрыскивателя и при этом создать обе технологические колеи за один проход.

: В этом режиме направляющие колеи создаются таким образом, что высевающая машина при первом или при втором проходе может работать только с половиной рабочей ширины.

Порядок действий

þ: Поле с границей поля загружено.

1.: Запустите новую навигацию.

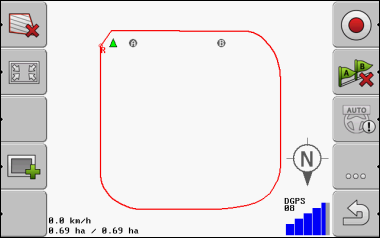

⇨: Показывается поле с границами поля и с неотмеченной зоной разворота.

2.: - Откройте параметры зоны разворота.

⇨: Параметры появляются.

3.: Введите параметры.

4.: "OK" - подтвердите ввод.

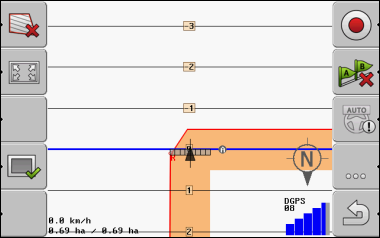

⇨: В рабочем шаблоне область зоны разворота отмечена оранжевым цветом.

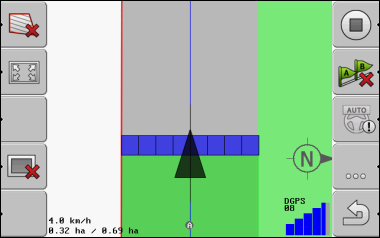

5.: Обработайте внутреннюю часть поля.

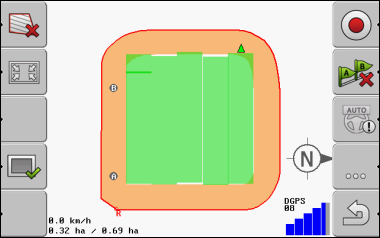

⇨: После обработки внутренняя часть поля зеленая и зона разворота оранжевая:

6.: - Активируйте параллельное вождение в зоне разворота.

⇨: - появляется в рабочем шаблоне.

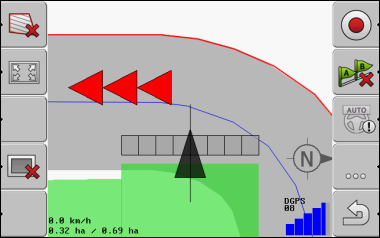

⇨: Зона разворота отмечается серым цветом.

⇨: В зоне разворота появляются направляющие колеи.

7.: Обработайте зону разворота.

⇨
